脆性或薄材料，如何采集數據？超大變形試件，如何保證大視野空間范圍內測量精度？面對不同類型實驗機，如何保證聯機與使用通暢？面對不同材料應用，如何確保實驗精度？

XTDIC-VG高精度視頻引伸計，材料測試繁復的各種煩惱，現在，都可以交給“它”輕松搞定

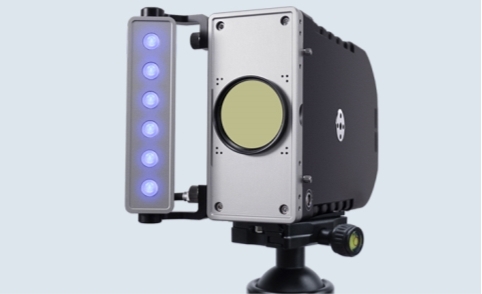

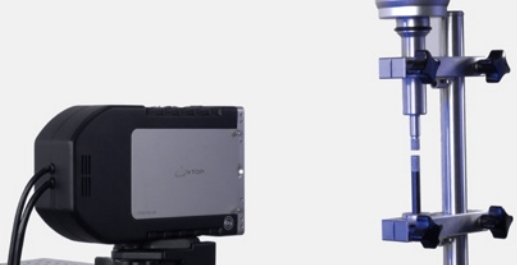

邁入新時代 引領新里程——新拓三維發布新一代XTDIC-VG視頻引伸計

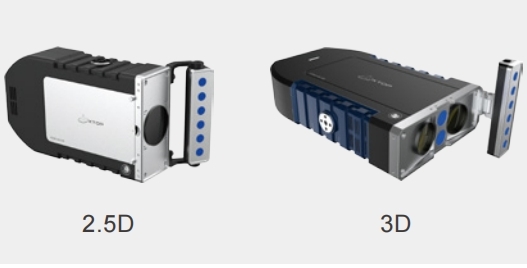

單相機2.5D測量，多相機3D測量——非接觸式材料應變測試解決方案

二維、三維測量

你想要的“樣子”,它都有

非接觸式測量

對樣件無機械影響

支持單相機2.5D

雙目三維引伸計測量

滿足不同場景和客戶測量需求

超高精度

穩定可靠

滿足JJG762引伸計檢定規程0.5級標準（同ISO-9513 0.5級或ASTM-E83 B-2級）

其中XTDIC-VG-60/120視頻引伸計產品可滿足0.2級

高精度工業相機和鏡頭、專業設計的散斑

亞像素匹配，

數字去噪算法，

全場光學畸變校正

無損拼接

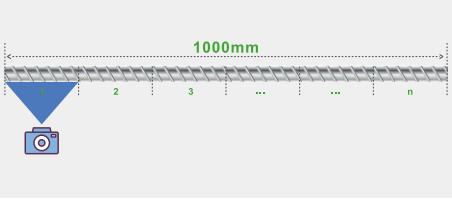

廣泛的測量空間

自研多相機拼接算法

成倍提高測量視野

全局標定、消除誤差累計

支持<1mm~1000mm測量視野內的0.5級精度實時測量

多元素分析

全方面卓越性能展現

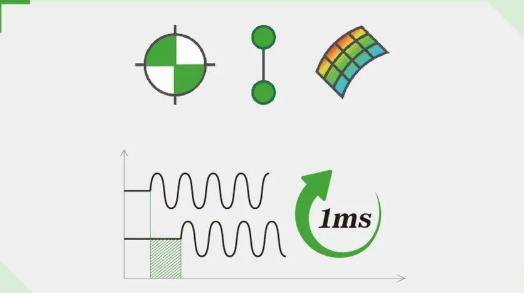

快速DIC匹配算法

支持多點、多點對、全場應變實時測量，全方位多元素分析；

高達千幀的圖像采集和計算

<1ms的測量時間，讓產品具有超高實時性

實時數據分析

豐富數據呈現

實時保存圖像記錄，一次測量可多次計算；

同時測量基于時間和幀的多種數據類型，如位移、應力、應變、應變速度等；

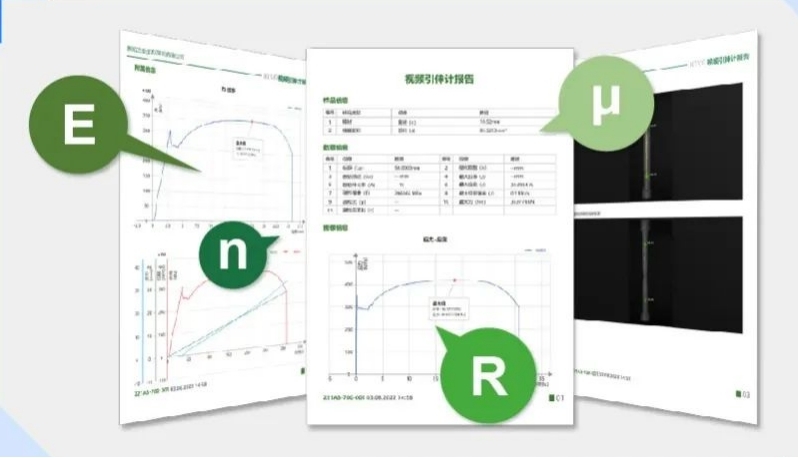

算法自動識別材料特性階段、科學準確計算E，u,N,R值等；

具有豐富的數據呈現方式，如相機視圖、曲線、報表、報告等。

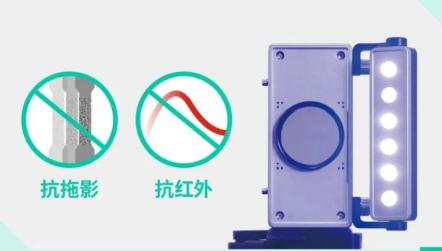

穩定圖像采集

高效測量

系統簡單、搭建速度快；

支持多種快速標記方案，支持不同試件；

支持多設備多作業同步數據曲線對比，無需重復放置標距；

同步超亮頻閃<100us曝光成像無拖影，滿足更高至7200mm/min的拉伸速率；

支持雙90W峰值功率的LED光源，450nm藍光有效抑制高溫場景下的紅外輻射；

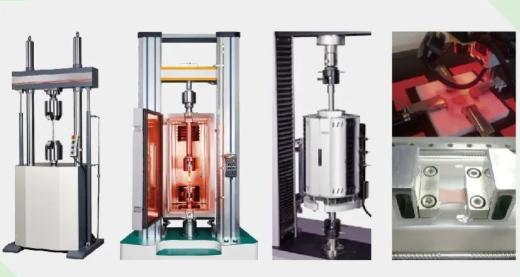

適配各類主流試驗機

便于聯機通訊

頂面/底面/側面三處預留安裝接口

支持ADDA、COM、TC[/IP多種試驗機聯機方式

提供條形/環形光源，兼容狹小觀測視窗

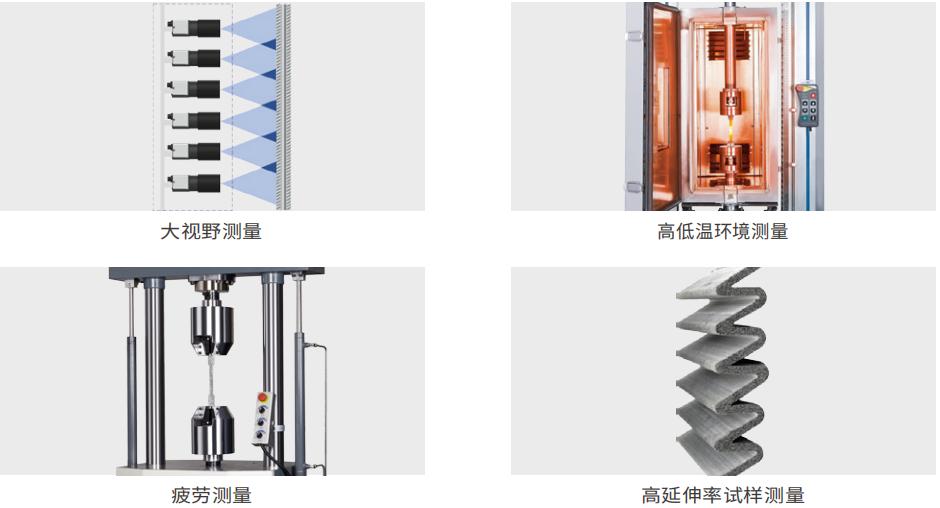

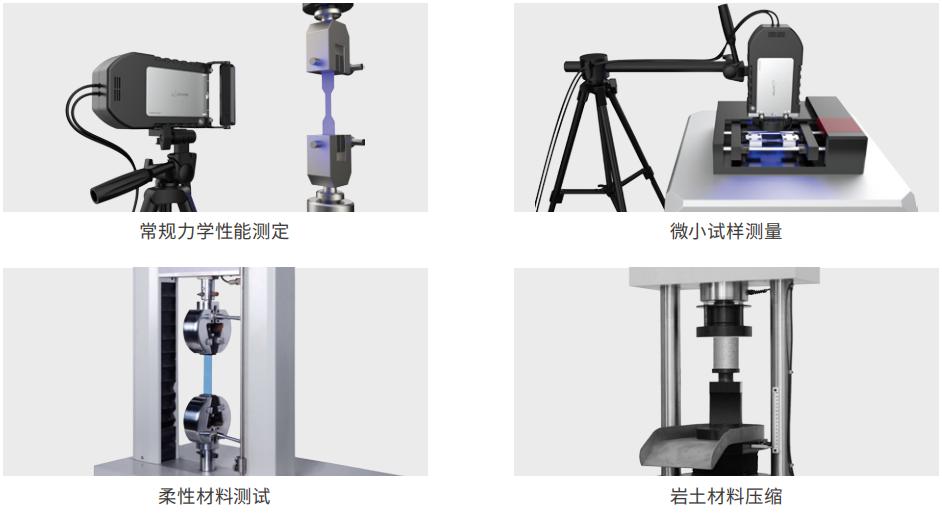

更多測量選擇

多樣化應用需求

自主知識產權

具備從產品定制、質量控制的一站式服務能力

應用于材料力學、結構力學等，具廣泛應用前景

適應金屬、塑料、薄膜、混凝土、柔性材料、生物材料等多類型材料

適用板材、棒材、線材等多種試件
