2024年3月28日-3月31日， 國內最具規模的先進制造技術與高端裝備展覽會-ITES深圳國際工業制造技術及設備展覽會暨SIMM深圳機械展，于深圳國際會展中心（寶安新館）如約而至。展會正火熱進行中，新拓三維展位號：8-F52

新拓三維作為3D工業檢測領域整體解決方案提供商，現場展示了自主研發的XTOM高精度藍光三維掃描儀、XTOM-ROT自動化藍光三維掃描檢測方案，以及Tube Qualify三維光學彎管測量系統等高精度3D視覺檢測產品，吸引了不少觀展者駐足，成為了參展現場亮點之一。

針對工業領域的需求，新拓三維基于多年三維測量檢測經驗，在本次展會上展出系列3D工業檢測產品方案，可用于精密零部件在產品開發階段到量產前尺寸檢測，包括整個型面偏差分析，位置度、面輪廓度等GD&T公差。

另外，展會上展出的Tube Qualify三維彎管測量系統，專為航空、汽車等各種管路測量而開發，具有非接觸、2秒即可完成測量、高精度等特點，在管路逆向、管路測量、彎管機設備調試與校正、彎管機加工指導等領域應用廣泛。

藍光三維掃描產品方案

現代制造工藝和產品設計水平的不斷提高，產品的復雜和精密程度使得人工測量變得越來越困難。尤其對于一些結構復雜、特征較多的零部件而言，人工測量獲得完整的產品數據幾乎不可能。

藍光三維掃描技術，因其精度高、速度快、操作簡單、自動化掃描等諸多優勢，可用于各類輪廓、結構復雜的零部件三維外形測量，包括幾何誤差測量分析、成品外型尺寸檢驗以及批量自動化檢測等。

三維掃描檢測應用

精密零部件大多結構比較復雜，比如汽車注塑、3C注塑、鈑金件、模具等，有較多的異形曲面。為了保證最終產品的精準度，需檢測一系列關鍵裝配位置的形位公差以及相對的配合尺寸吻合度。

針對曲面型零件，新拓三維XTOM藍光三維掃描儀可對零部件外形輪廓進行掃描采點，快速完整采集整個零部件表面3D數據模型，有助于曲面型零部件的偏差檢測。

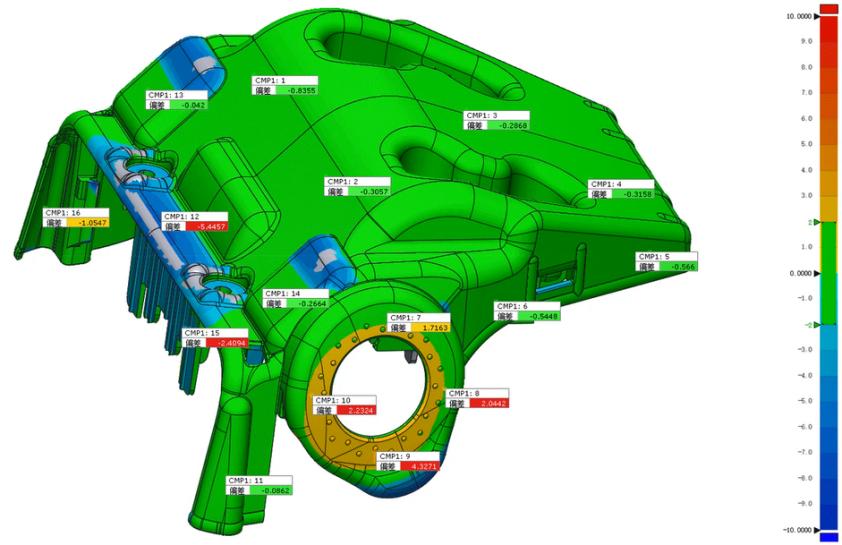

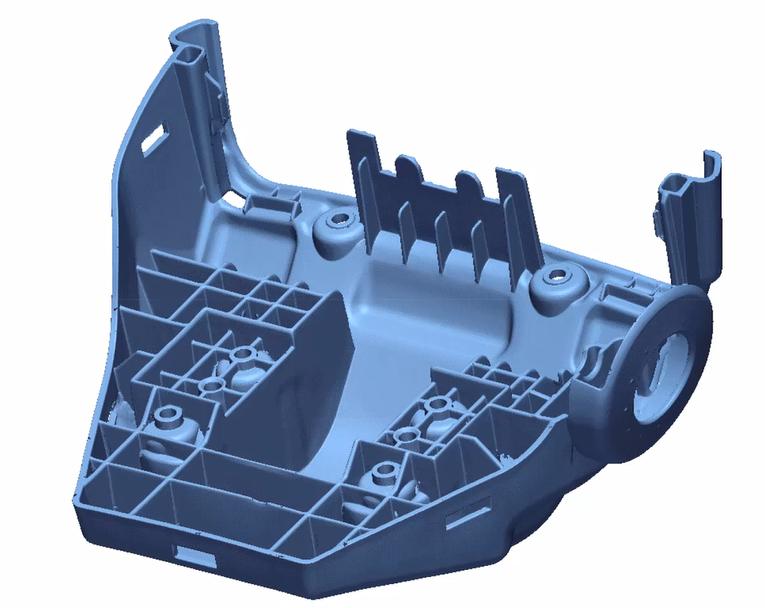

汽車注塑件三維檢測

材料厚度分析：綠色表示厚度正常，偏紅色則表示材料太厚，偏藍則表示材料不足。

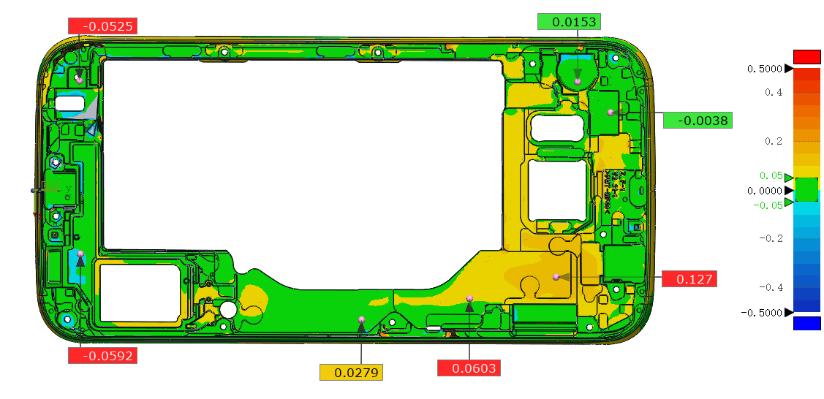

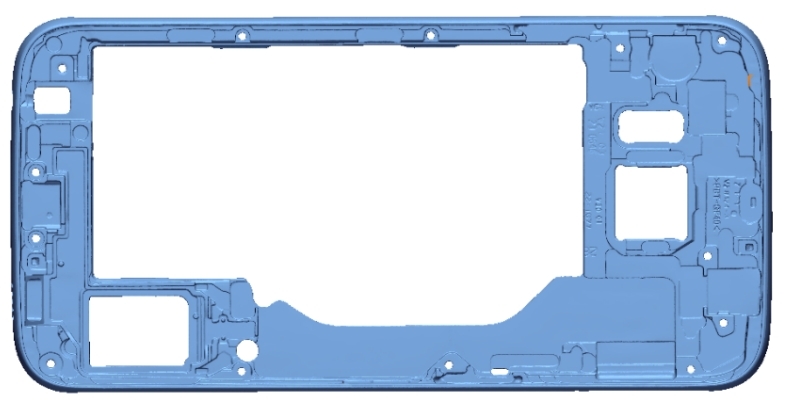

手機中框注塑件檢測

手機中框薄壁工件需檢測面輪廓偏差及位置度，精度要求較高。根據檢測需求，傳統打點測量無法保證全面覆蓋工件，檢測效率低。

XTOM藍光三維掃描儀能夠快速獲取3D數據模型，可分析各位置偏差值，直觀展示輪廓偏差、位置度等，全面了解檢測結果，快速找到超差位置，大大增加結果易讀性。

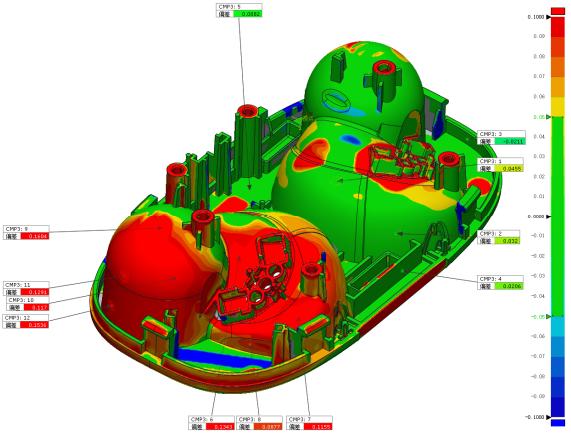

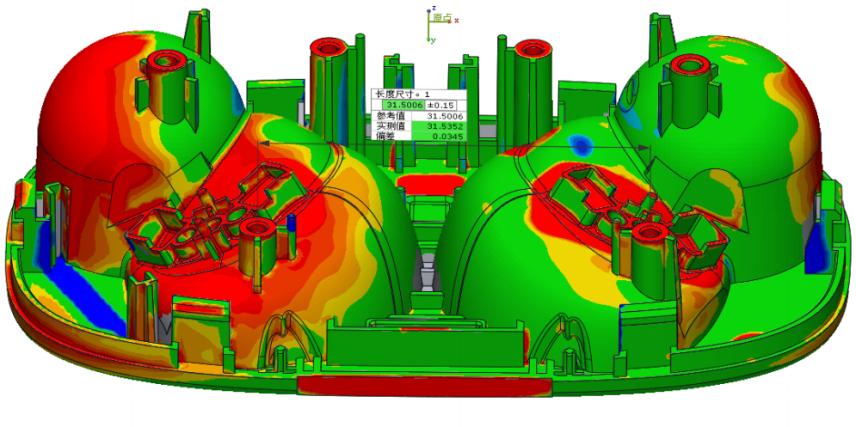

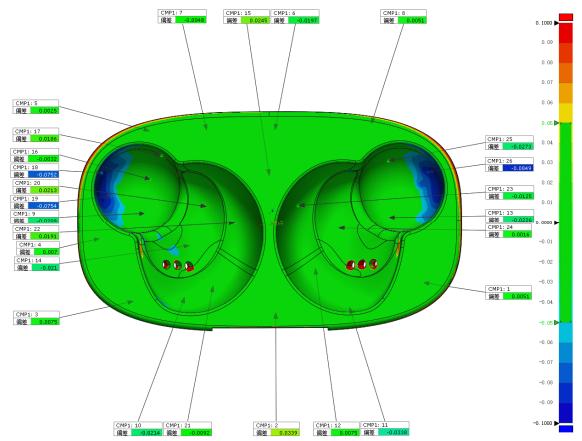

藍牙耳機底座檢測

藍牙耳機充電倉尺寸輪廓需適配耳機，需對上蓋、下蓋內側外殼、外部按鍵圓孔尺寸進行檢測。新拓三維小幅面藍光三維掃描測量解決方案，特別適用于小尺寸、不規則形狀外殼進行測量，精準獲取全尺寸數據，分析耳機殼體部件的尺寸偏差，并標注具體偏差位置。

藍光三維掃描技術結合檢測軟件，兼?zhèn)鋽?shù)字化存檔的直觀可視性，可節約生產成本，提高制造效率，在生產制造質量檢測領域中應用廣泛。

彎管三維測量產品方案

對于結構多樣的彎管來說，受材質、加工條件等的影響，過高的廢品率與檢具淘汰率一直是困擾管件生產與檢測的難題。彎管、管路通常采用數控彎管機進行批量生產，彎管檢測需快速分析同一批次彎管的質量情況，這就要求實現彎管的在線檢測，實時將彎管參數反饋給彎管機調機，實現批量的生產質量控制。

新拓三維Tube Qualify三維光學彎管測量系統，通過高性能的多個工業相機和專業化的彎管檢測軟件，可將彎管與設計要求對比，準確判斷彎管參數對XYZ和LRA(PBC）的加工偏差，三維彎管測量系統并可與彎管機聯機，實現彎管機快速調機校正。

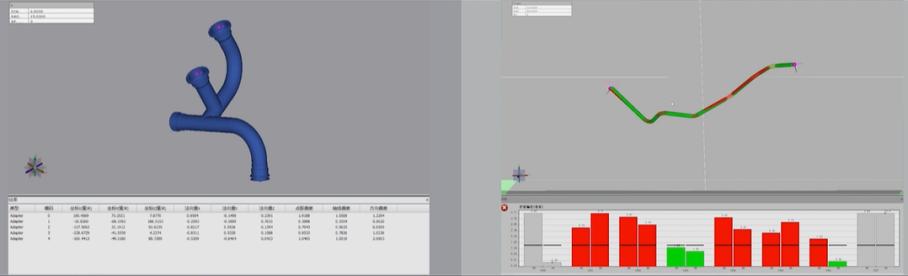

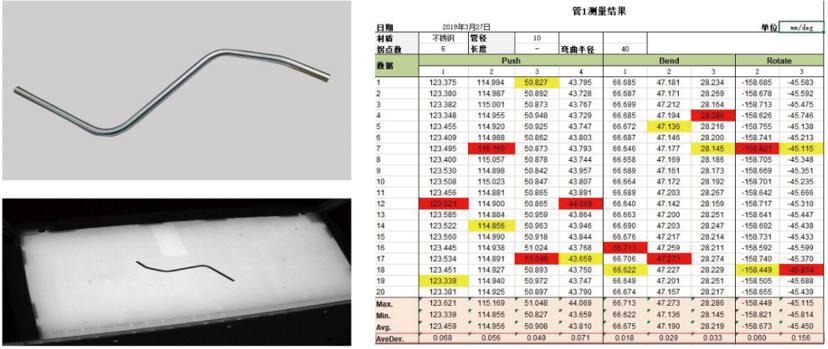

復雜管路檢測

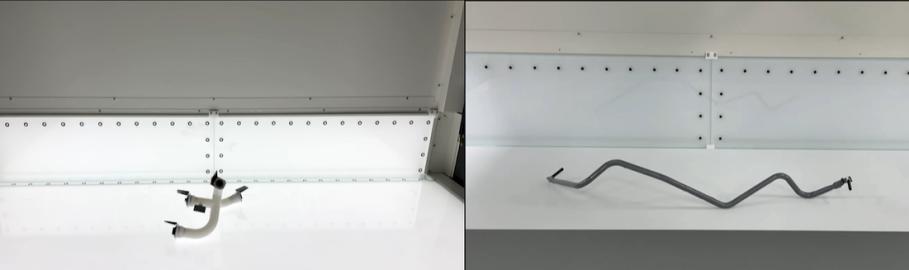

多分支管&異形管檢測

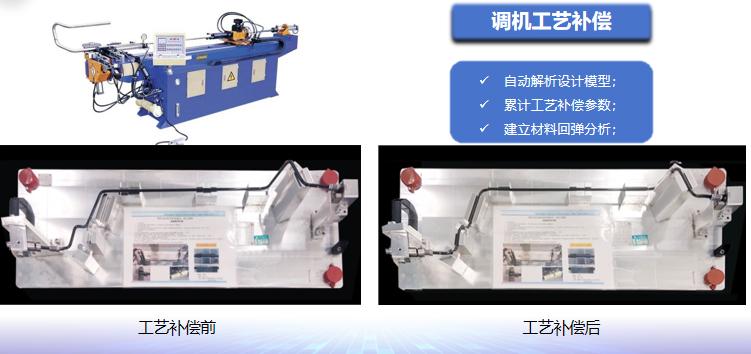

彎管機快速調機校正
