高精度藍光3D掃描儀在管路三維掃描和折彎失效分析方面的應用，藍光3D掃描儀采用500萬高分辨率的工業相機，結合藍光光柵投影模塊，能夠獲取高精度的三維數據，測量精度可達0.01mm。

對于具有復雜輪廓、結構的管路零部件，高精度藍光3D掃描儀可以進行精確的三維外形測量，包括幾何誤差測量分析和成品外型尺寸檢驗，有助于復雜管路的偏差檢測和折彎失效分析。

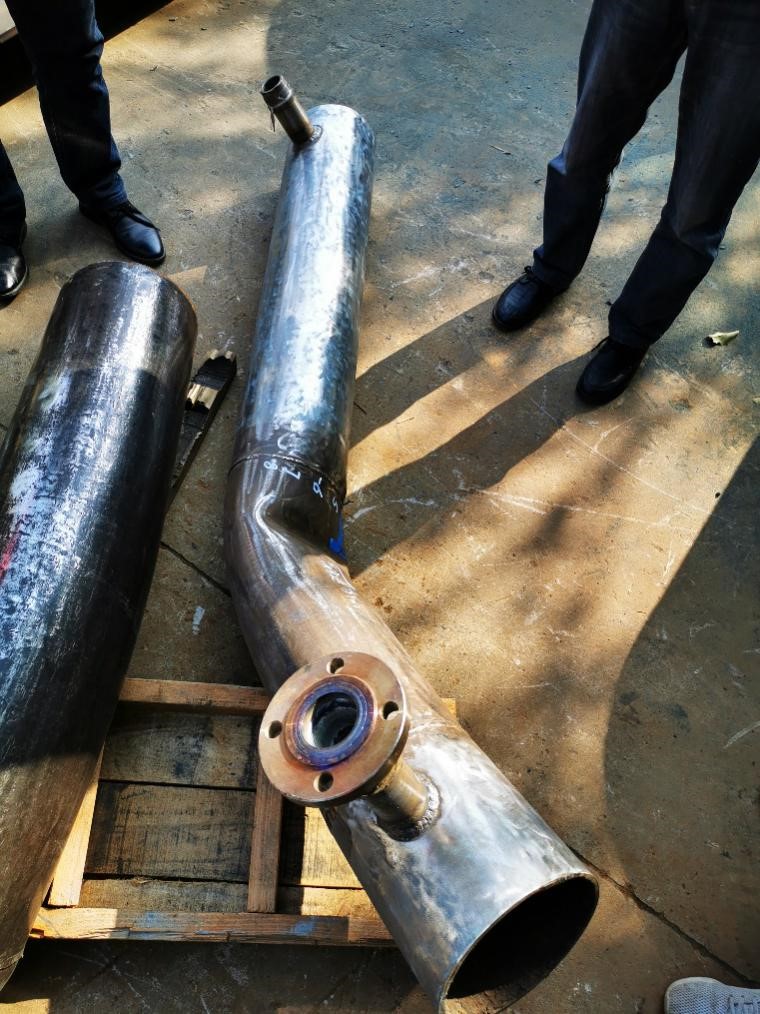

藍光三維掃描-管路掃描對象：天然氣管路（長度2m/1m，半徑140mm/400mm）

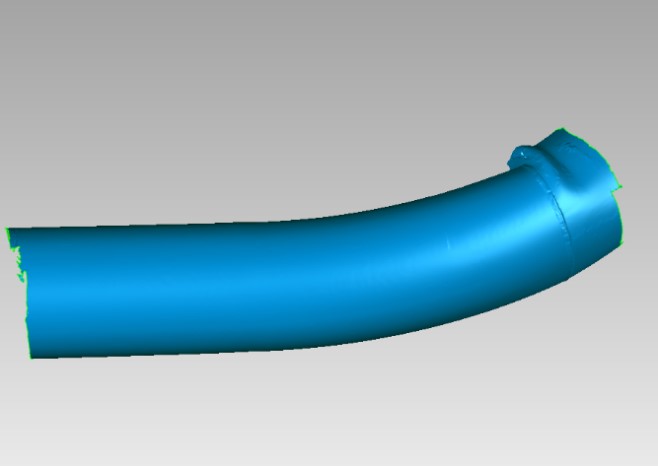

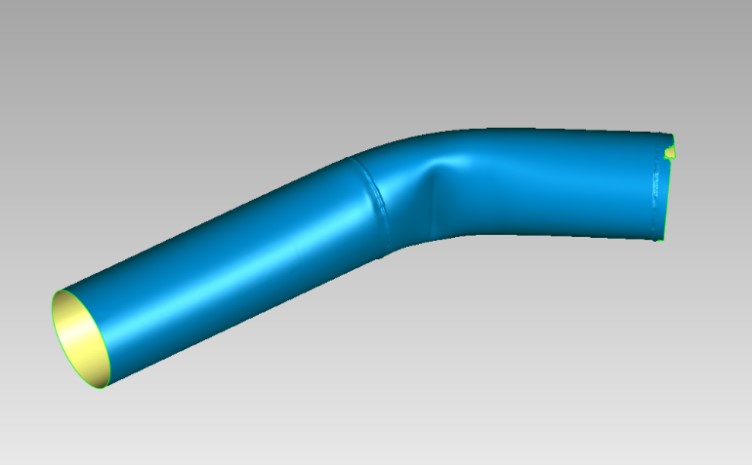

藍光三維掃描檢測目的：管路經藍光三維掃描后，獲取3D數據模型，分析折彎后的變形，做失效分析。

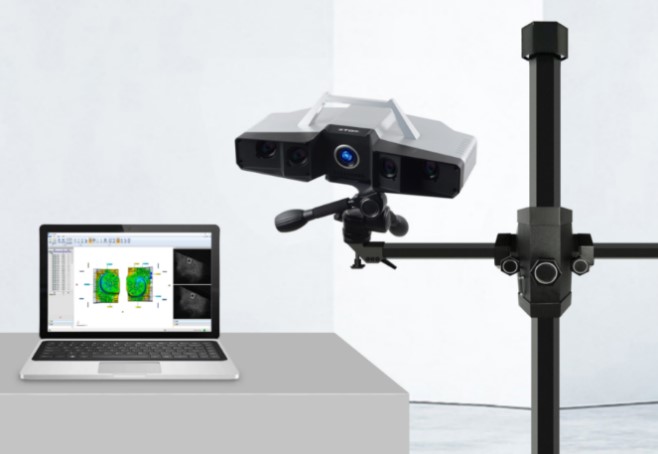

新拓三維XTOM高精度藍光3D掃描儀，搭配500萬高分辨率工業相機，適用于于三維復雜曲面的逆向設計和3D全尺寸檢測，3D數據可自動拼接，適合復雜形狀的注塑、鍛鑄件、鈑金、模具零部件的三維掃描、檢測和建模。

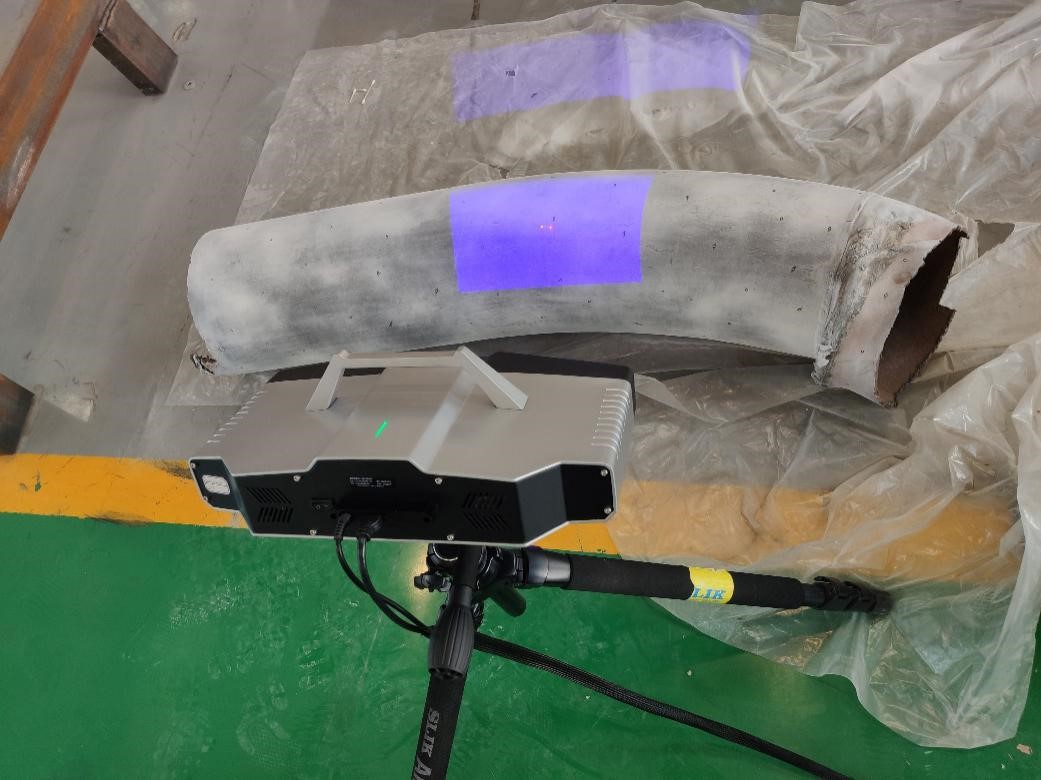

XTOM藍光高精度3D掃描儀，可以實現彎管折彎變形、折彎角度、管段放樣長度等的快速檢測。XTOM藍光高精度3D掃描儀根據管路尺寸400*300幅面，在掃描前需進行標定，調整距離及測量頭掃描角度。從彎管零件中間到兩邊掃描，然后翻動管子，繼續從中間掃描。

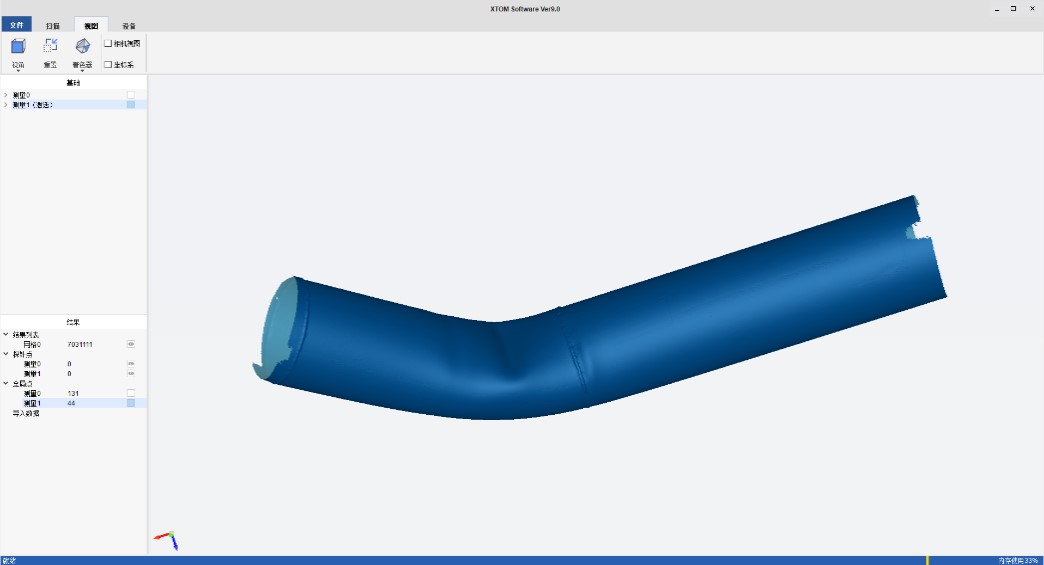

藍光3D掃描過程中給，電腦實時顯示3D掃描采集進程，完成后封裝數據，可以直接導出STL格式文件。

藍光3D掃描儀進行掃描獲取完整3D數模，將封裝數據發給客戶，測量分析其中一支管子的折彎數據。

藍光三維掃描技術在測量復雜曲面輪廓和凹陷的關鍵上具有顯著優勢，可以快速捕捉詳細且易于評估的高質量數據，為針對性分析彎管折彎關鍵位置數據。

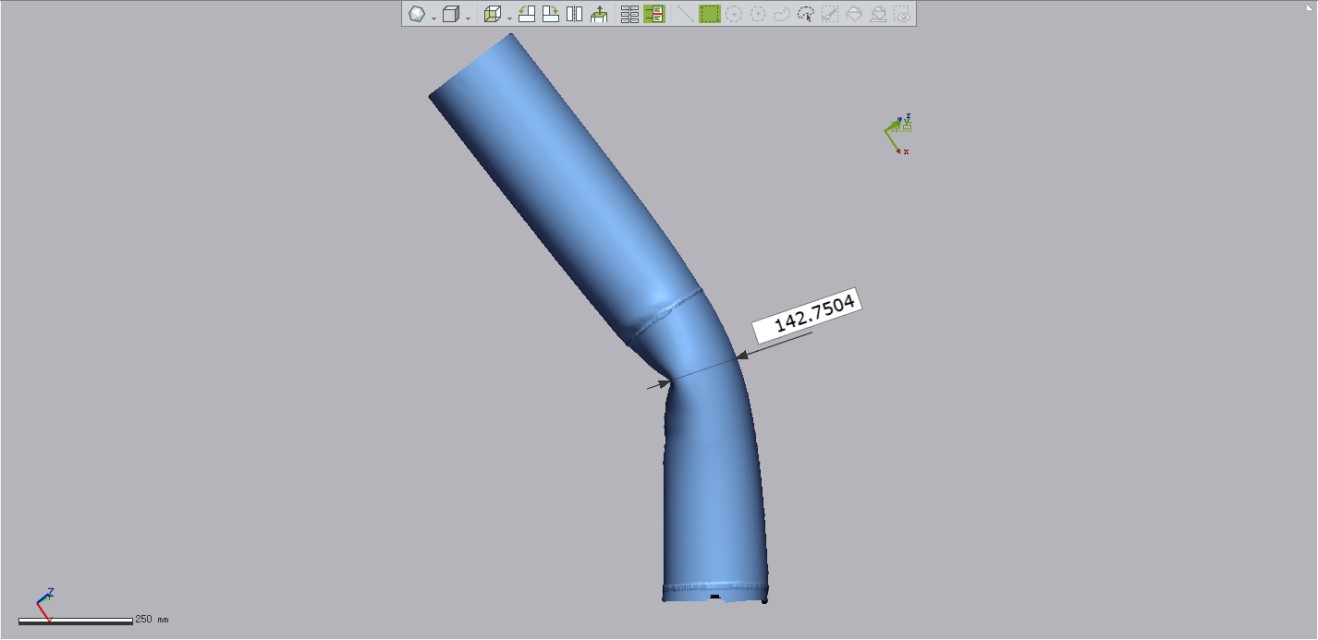

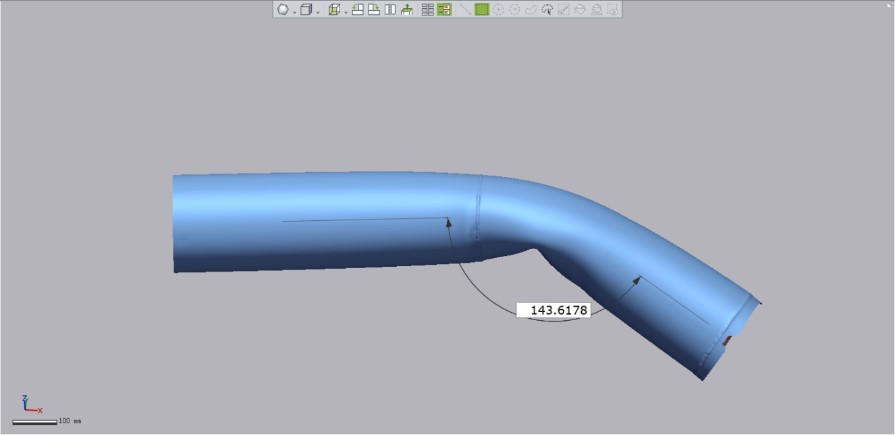

采用XTOM高精度藍光3D掃描儀，可以對天然氣彎管進行三維掃描獲取3D數據模型，然后可以分析折彎處關鍵折彎數據，分析凹陷變形以及折彎處長度變化，分析天然氣彎管折彎偏差數值與失效情況，同時，也可應用于彎管逆向設計和二次開發。
