為了分析碳纖維增強復合材料片材的力學性能和拉伸彈性模量，對碳纖維材料試件進行拉伸試驗，同時采用三維數字圖像相關法(digital image correlation，DIC)進行測量與分析。

通過3D-DIC測量技術進行碳纖維拉伸實驗，DIC軟件分析試件位移場、應變場。新拓三維XTDIC三維全場應變測系統，基于3D-DIC技術的光測法具有非接觸、場域測試特性等優點，可用于實時監測試件面域位移場，從而得到其面域應變場。

實驗?zāi)康?/strong>

采用三維數字圖像相關法（DIC），采集碳纖維材料拉伸加載前、后，變形表面數字圖像，并匹配圖像中的對應幾何點，通過DIC圖像計算分析選擇合理的匹配原則、定義合適的相關度，測試加載過程中三維方向的位移場、應變場。

新拓三維XTDIC三維全場應變測量系統，兩個工業相機觀測碳纖維試件的斷裂位置，3D-DIC軟件計算拉伸強度、彈性模量、泊松比、延伸率等數據。

實驗流程

根據試件大小，調節3D-DIC設備測量幅面為200X150mm。對XTDIC三維全場應變測量系統相機進行標定。

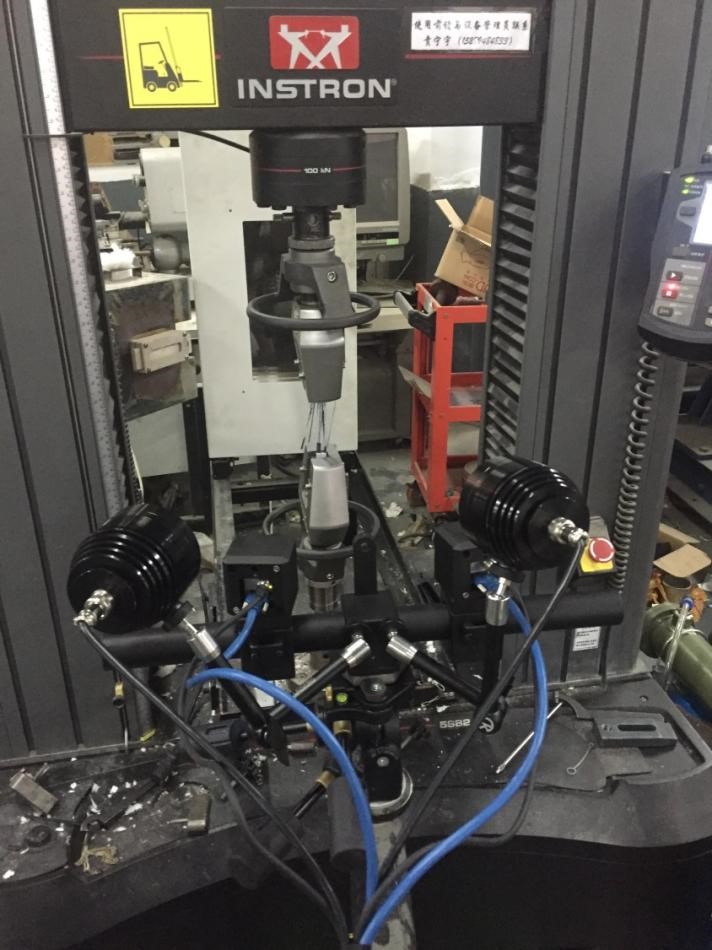

將XTDIC三維全場應變測量系統與拉伸實驗機進行AD連接，獲取實驗機力信號。進行拉伸實驗，3D-DIC設備相機實時采集圖像。對數據進行計算。

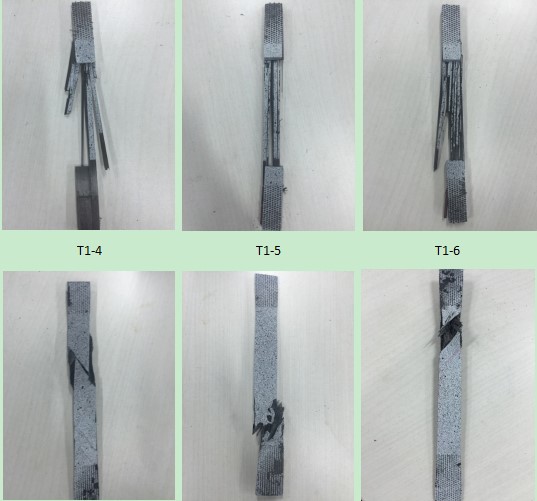

試件拉伸結果

3D-DIC軟件數據分析

采用3D-DIC光測法測量了碳纖維拉伸試驗試件的全場變形數據，從而分析得到拉伸強度(MPa)，彈性模量(GPa)，延伸率(%)，泊松比，剪切強度(MPa)，剪切模量(GPa)等數據。

（1）拉伸強度：在3D-DIC軟件中輸出采集數據即可獲取最大拉伸力，用最大拉伸力除以截面積即可得出拉伸強度。

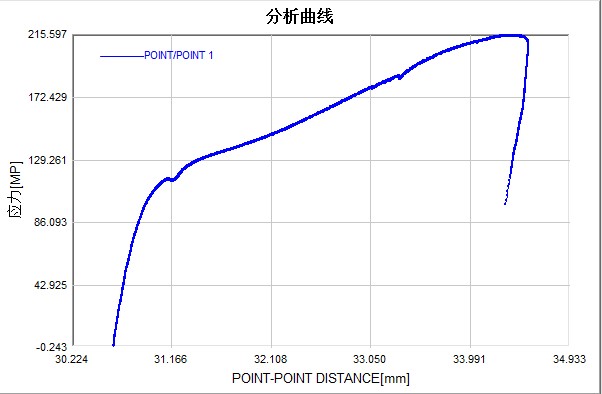

（2）在3D-DIC軟件中繪制兩點間的應力應變曲線，找到彈性階段的狀態100-500，在3D-DIC軟件中直接計算出彈性模量和泊松比。

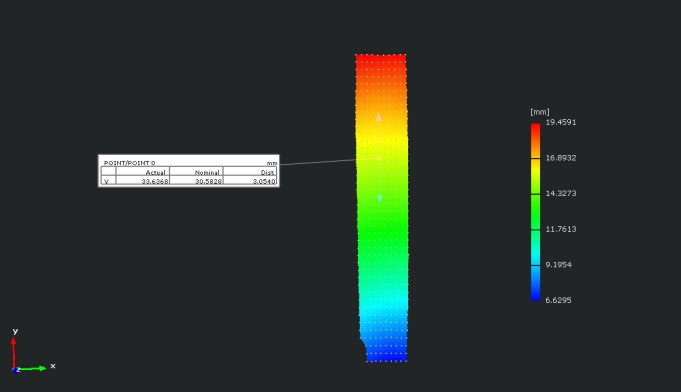

（3）在3D-DIC軟件中選取標距為30mm左右的兩個點，找到兩點變化的最大值，即可計算延伸率。

（4）剪切強度：根據標準，可用最大剪應力來表示剪切強度。

（5）剪切模量：碳纖維拉伸應變測量，選取彈性階段100-500狀態，選取橫向和縱向兩組點對，在DIC三維全場應變系統-DIC軟件中直接計算出剪切模量。同時剪切模量也滿足關系G=E/2(1+μ)。
