材料/零件的力學性能以及在不同受力狀態下的熱性能，要求DIC數字散斑技術與紅外相機應用相結合，實現全場應變數據（力學性能）與全場溫度數據（熱性能）的同步分析。如何實現同步分析呢？新拓三維XTDIC三維全場應變測量系統可以解決這個難題。

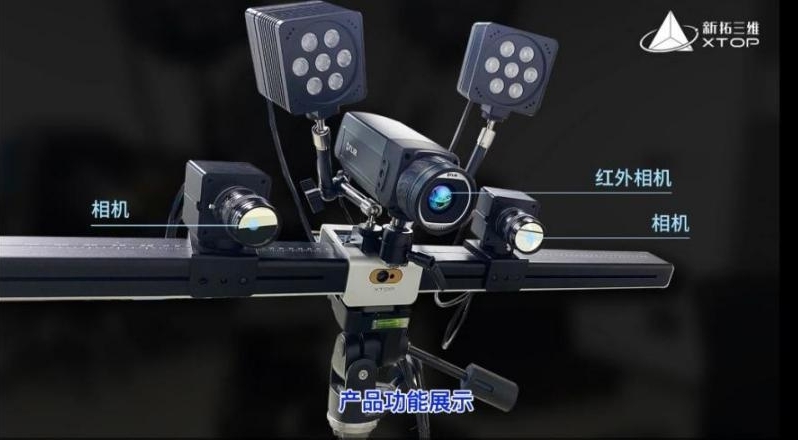

第一是硬件上的同步，即XTDIC三維全場應變測量系統測量頭和紅外相機的同步采集。XTDIC三維全場應變測量系統通過兩個高分辨率的高速相機測得物體表面的三維應變數據，紅外相機同步采集得到物體表面的溫度數據。

將熱感紅外相機的溫度場數據，導入到新拓三維DIC軟件，利用坐標對齊功能，將兩者的測量場匹配在統一的坐標系中，進而獲得溫度場和應變場的耦合，并可分析局部點或區域的溫度-應變曲線。

新拓三維XTDIC三維全場應變測量系統已在科研、工程領域得到廣泛應用，為廣大科研工作者提供了先進的物體變形測量方案。然而，如何將測量到的溫度場與DIC測量到的變形場精確的耦合在一起，實現坐標一一對應關系，特別是曲面物體的坐標精確對應，是實現兩者耦合的關鍵技術所在。

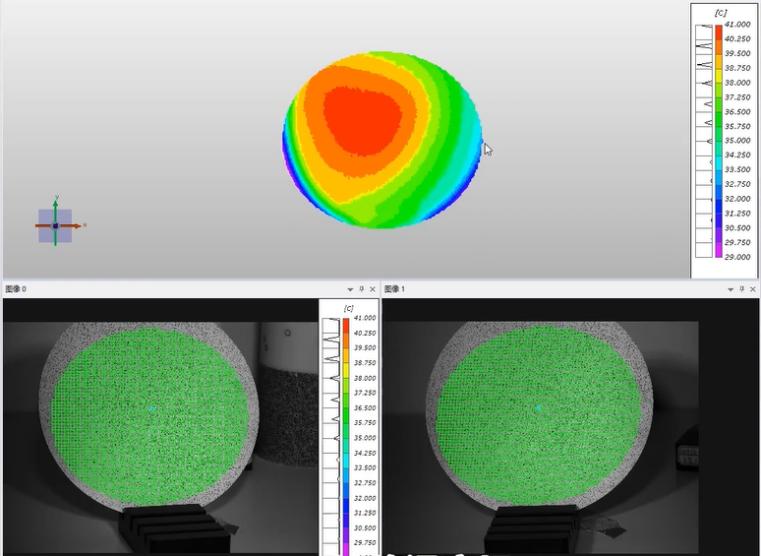

建立兩者相互關聯的參數，實現兩者自動精確的耦合。其特點有：通過立體標定，建立參數關系；精確自動耦合；通過DIC軟件對位移/應變數據以及紅外溫度場數據進行對齊和同步處理，實現全場應變數據與全場溫度數據的同步分析。在DIC軟件中，通過運行軟件輕松生成與全場應變同步的全場溫度云圖。
