新拓三維3D-DIC非接觸三維全場測量系統搭配高放大倍數顯微鏡，可用于研究芯片半導體受熱膨脹分析的重要測量工具，廣泛應用于電子元器件芯片受熱膨脹變形、冷熱環境下應變、芯片F(xiàn)CB（倒裝焊）等芯片電子領域熱變形、應變分析。

3D-DIC顯微應變測量目的

本實驗擬采用新拓三維3D-DIC三維顯微應變測量系統，研究芯片通電后受熱時膨脹情況，從而達到分析芯片試樣及材料熱力學相關性能的目的。如圖所示為試件，由于芯片非常小，需要采用新拓三維3D-DIC顯微應變系統做實驗。

3D-DIC顯微應變測量設備及硬件概述

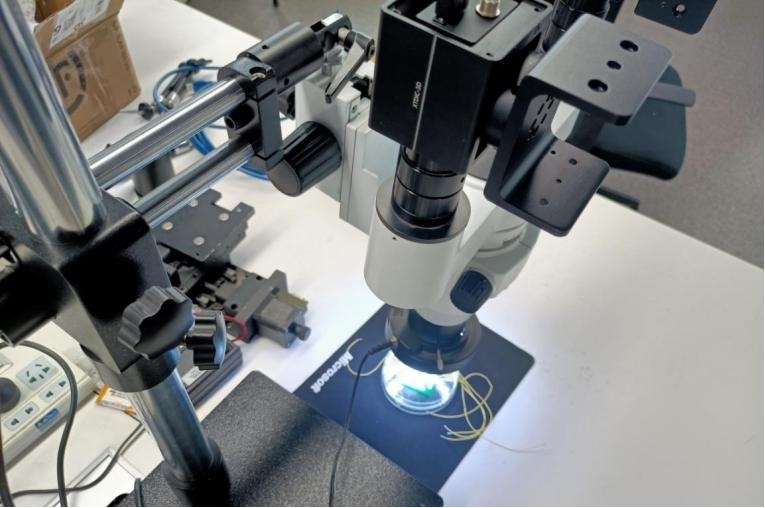

新拓三維顯微DIC系統：灰點900W相機兩個，顯微支架，微型透明標定板，白色光源板，高性能計算機。

新拓三維3D-DIC非接觸全場測量系統是一種光學非接觸式變形測量系統，用于物體表面形貌、位移以及應變的測量和分析，并得到三維應變場以及位移場數據，測量結果直觀顯示。

該系統采用高精度攝像機實時采集物體各個變形階段的散斑圖像，利用數字圖像相關算法實現物體表面變形點的匹配，根據各點的視差數據和預先標定得到的相機參數重建物面計算點的坐標；并通過比較每一變形狀態測量區域內各點的坐標的變化得到物面的位移場，進一步計算得到物面應變場。

新拓三維新的3D-DIC散斑系統集成了動態變形系統與軌跡姿態分析系統，在散斑計算的同時對于物體表面特殊點的位移變化和軌跡姿態進一步分析計算。

3D-DIC顯微應變測量準備與實驗步驟

1）顯微dic應變測量系統支架組裝與調試。

2）根據測量幅面，選擇合適的目鏡。

3）將試件放置于測量范圍內，調節顯微dic應變測量系統焦距與光圈，使芯片充滿整個視場里。

4）在顯微dic應變測量系統軟件，新建動態變形工程，采集1分鐘時長；

5）停止實驗，顯微dic應變測量系統完成采集和計算。

3D-DIC顯微應變測量實驗結果

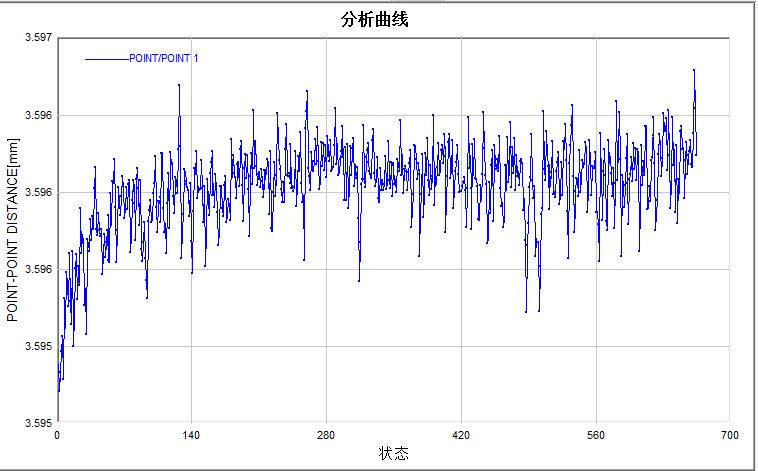

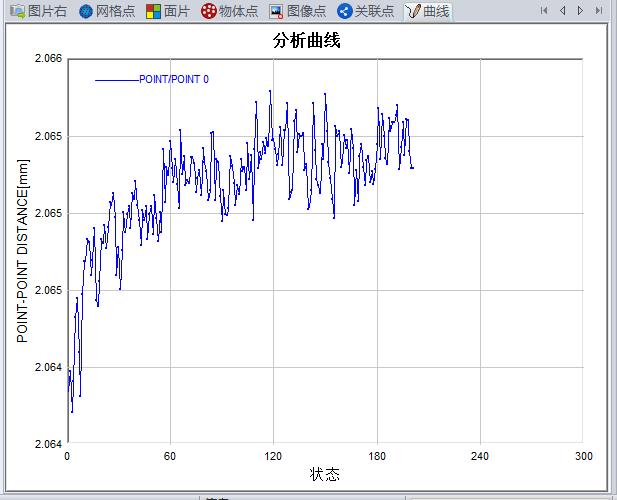

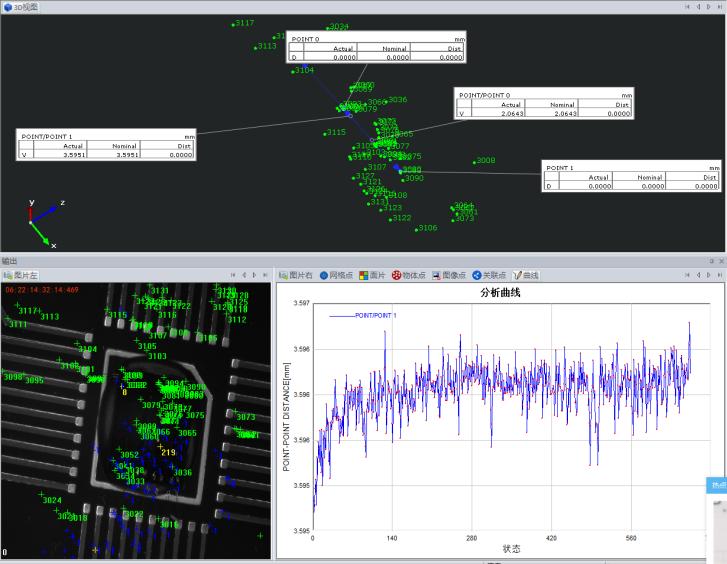

由于芯片試件沒法噴涂散斑，所以采用顯微dic三維全場應變測量系統單相機測量，創建動態變形工程，采集時間為221秒，識別特征點，測得了兩組點點距離的變化量均為0.001s。

新拓三維3D-DIC顯微應變測量系統采用光學畸變校正算法，可完美解決在顯微鏡和SEM 下圖像的光學畸變；可通過DIC軟件分析熱載荷影響區域的分布特性，通過分析應變數據結果?，可直接用于不同材料熱膨脹系數判斷依據。
