關于幾何公差系列專題文章的介紹，上篇分享的專題為：幾何公差專題第一講：尺寸公差與配合-制造中的關鍵因素，這次小編為大家分享形位公差的概念、分類以及定義等內容，并以表格的方式清晰明了地展示形位公差示例。

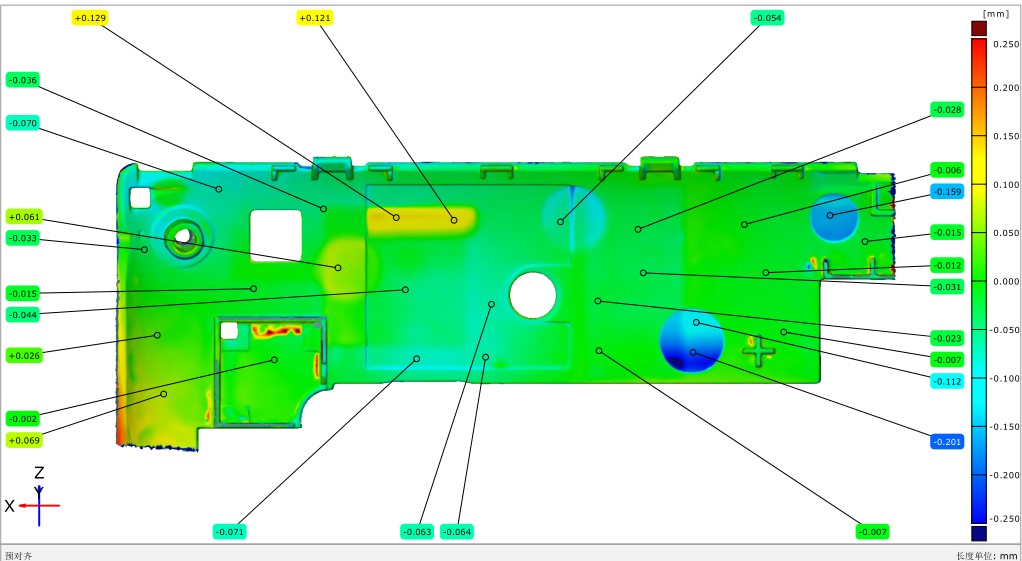

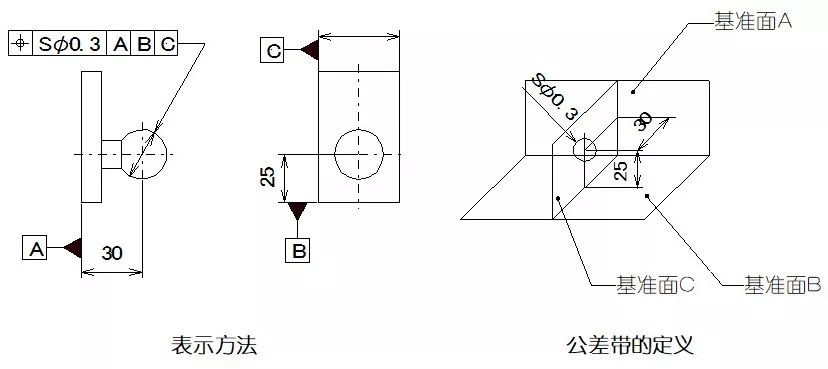

藍光三維掃描技術在3D形位公差檢測方面提供了解決方案。藍光拍照式三維掃描儀獲取的三維模型，導入檢測軟件，通過定義所需的形位公差規范和要求，可直觀分析實際測量與設計要求之間的差異。了解形位公差知識，有助于產品幾何公差控制，評估零件是否符合規范要求。
1、概念及其影響
形位公差一般也叫幾何公差，包括形狀公差和位置公差，是幾何誤差的允許變動范圍。加工后的零件會有尺寸公差，因而構成零件幾何特征的點、線、面的實際形狀或相互位置與理想幾何體規定的形狀和相互位置就存在差異，這種形狀上的差異就是形狀公差，而相互位置的差異就是位置公差，這些差異統稱為形位公差。
在機械零件的制造過程中，由于進行加工和裝配，零件必然會產生形狀和位置誤差，這些誤差決定了工件的幾何精度，影響著產品的性能、噪聲、壽命和配合性質，決定著產品質量的高低。
2、形位公差分類
按照形位公差特征項目,公差帶可分為形狀公差、輪廓度公差和位置公差。為更清楚地解釋各項目的公差帶的分類關系，下面用表格的形式呈現行為公差的分類。
表1 形位公差的分類
形狀公差 | 直線度，平面度，圓度和圓柱度 |
輪廓度公差 | 線輪廓度 面輪廓度 |
位置公差 | 平行度，垂直度，傾斜度，位置度，同軸度和對稱度，圓跳動、全跳動 |
3、形狀公差的定義
形狀公差是指零件上的點、線、面等幾何要素在加工時可能產生的幾何形狀上的誤差。表1是各形狀公差項目的定義和示例。

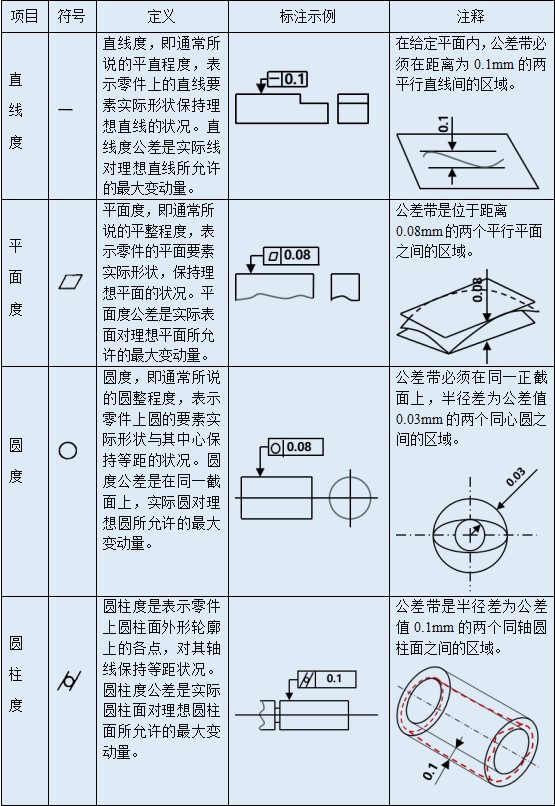

表1 形狀公差定義及示例
項目 | 符號 | 定義 | 標注示例 | 注釋 |
直 線 度 |
| 直線度，即通常所說的平直程度，表示零件上的直線要素實際形狀保持理想直線的狀況。直線度公差是實際線對理想直線所允許的最大變動量。 |
| 在給定平面內，公差帶必須在距離為0.1mm的兩平行直線間的區域。
|
平 面 度 |
| 平面度，即通常所說的平整程度，表示零件的平面要素實際形狀，保持理想平面的狀況。平面度公差是實際表面對理想平面所允許的最大變動量。 |
| 公差帶是位于距離0.08mm的兩個平行平面之間的區域。
|
圓 度 |
| 圓度，即通常所說的圓整程度，表示零件上圓的要素實際形狀與其中心保持等距的狀況。圓度公差是在同一截面上，實際圓對理想圓所允許的最大變動量。 |
| 公差帶必須在同一正截面上，半徑差為公差值0.03mm的兩個同心圓之間的區域。
|
圓 柱 度 |
| 圓柱度是表示零件上圓柱面外形輪廓上的各點，對其軸線保持等距狀況。圓柱度公差是實際圓柱面對理想圓柱面所允許的最大變動量。 |
| 公差帶是半徑差為公差值0.1mm的兩個同軸圓柱面之間的區域。
|
輪廓度是一個讓表面的元素落在沿著真實輪廓規定的恒定邊界的形位公差。輪廓度公差的定義和示例如表2所示。

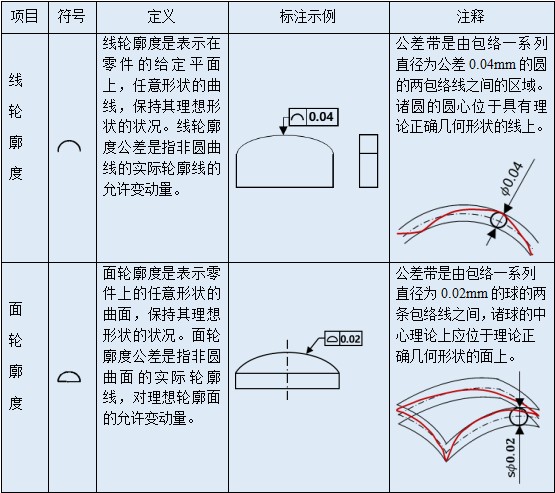

表2 輪廓度公差定義及示例
項目 | 符號 | 定義 | 標注示例 | 注釋 |
線 輪 廓 度 |
| 線輪廓度是表示在零件的給定平面上，任意形狀的曲線，保持其理想形狀的狀況。線輪廓度公差是指非圓曲線的實際輪廓線的允許變動量。 |
| 公差帶是由包絡一系列直徑為公差0.04mm的圓的兩包絡線之間的區域。諸圓的圓心位于具有理論正確幾何形狀的線上。
|
面 輪 廓 度 |
| 面輪廓度是表示零件上的任意形狀的曲面，保持其理想形狀的狀況。面輪廓度公差是指非圓曲面的實際輪廓線，對理想輪廓面的允許變動量。 |
| 公差帶是由包絡一系列直徑為0.02mm的球的兩條包絡線之間，諸球的中心理論上應位于理論正確幾何形狀的面上。
|
