藍光三維掃描技術是一種高精度尺寸測量方法，可將物體掃描成三維數據模型，結合檢測軟件進行一系列幾何公差分析。

新拓三維XTOM高精度藍光三維掃描儀可掃描獲取零部件微小輪廓細節，尺寸的偏差可通過不同的顏色標注出來，去管控成型質量、裝配精度等。

在形位公差分析中，形位公差標注是一個不可忽視的重點，而要做到快捷、準確的標注無疑是一個難點。形位公差標注不合理，不正確，不光影響零件圖的識讀，還會影響到零件的定位、裝夾等之間關系。

因此，掌握形位公差標注的知識，就顯得十分重要了。形位公差的標注方法一般分為公差框格的標注、被測要素的標注、基準要素的標注以及公差值的標注。

其具體的標注方法將如下所述。

1.公差框格的標注

（1）公差框格及填寫內容

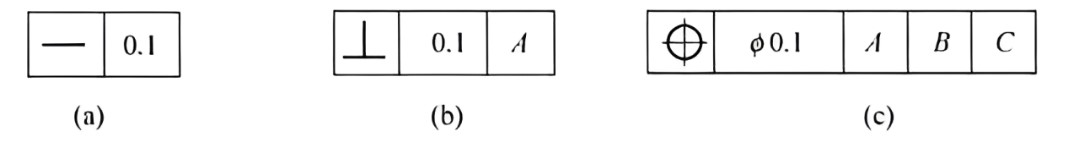

公差框格在圖樣上一般水平放置，若有必要也可豎直放置。對于水平放置而言，從左至右應依次填寫公差項目、公差值及有關符號、基準字母及有關符號。通常公差框格的個數為2~5，由需要填寫的內容決定，如圖1所示。

圖 1 公差框格

（2）指引線

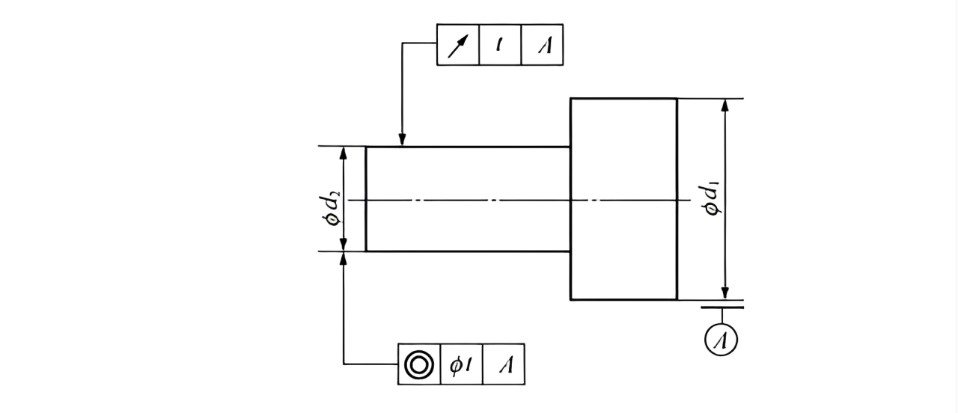

公差框格用指引線與被測要素聯系起來，指引線由細實線和箭頭構成，它從公差框格的一端引出，并保持與公差框格端線垂直，引向被測要素時允許彎折，但不得多余兩次。指引線的箭頭應指向公差帶的寬度方向或徑向，如圖2所示。

圖 2 形位公差標準示例

（3）基準符號與基準代號

?基準符號。它為一加粗的短劃。

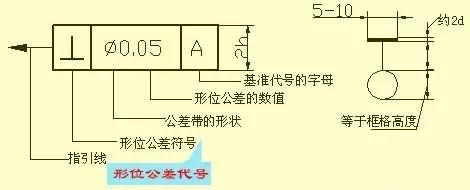

?基準代號。由基準符號、圓圈、連線和字母組成。無論基準符號的方向如何，字母都應該水平書寫。如圖3所示。

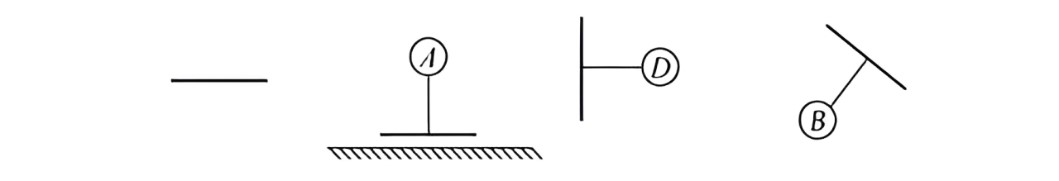

圖 3 基準符號及代號

2.被測要素的標準

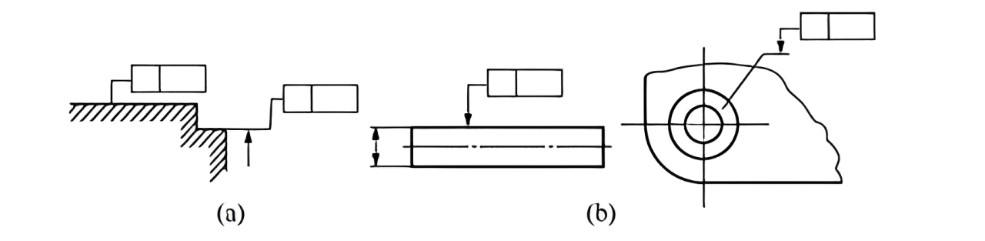

（1）當被測要素為輪廓要素時，指示箭頭應指在被測表面的可見輪廓線上，也可指在輪廓線的延長線上，且必須與尺寸線明顯地錯開，如圖 4（a）所示。

（2）對視圖中的一個面提出形位公差要求，有時可在該面上用一小黑點引出參考線，公差框格的指引線箭頭則指在參考線上，如圖 4(b)所示。

圖 4 輪廓要素標注

（3）當被測要素為中心要素如中心點、圓心、軸線、中心線、中心平面時，指引線的箭頭應對準尺寸線，即與尺寸線的延長線相重合。若指引線的箭頭與尺寸線的箭頭方向一致時，可合并為一個，如圖 5所示。

圖 5 中心要素標注

3.基準要素的標注

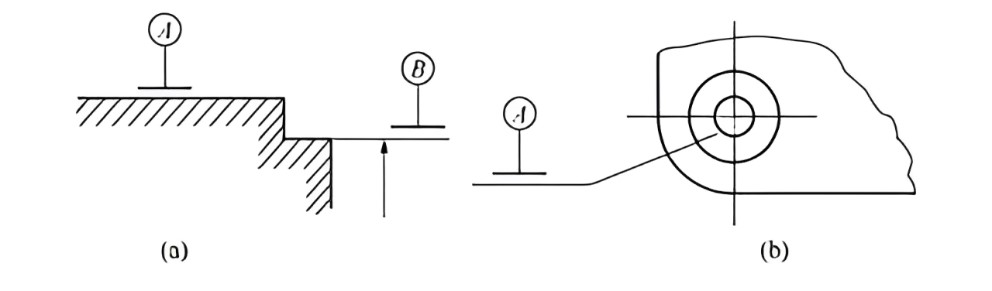

（1）當基準要素是邊線、表面等輪廓要素時，基準代號中的短橫線應靠近基準要素的輪廓線或輪廓面，也可靠近輪廓的延長線，但要與尺寸線明顯錯開，如圖6(a)所示。

（2）當受到圖形限制、基準代號必須注在某個面上時，可在面上畫出小黑點，由黑點引出參考線，基準代號則置于參考線上，如圖 6(b)所示應為環形表面。

圖 6 輪廓基準要素

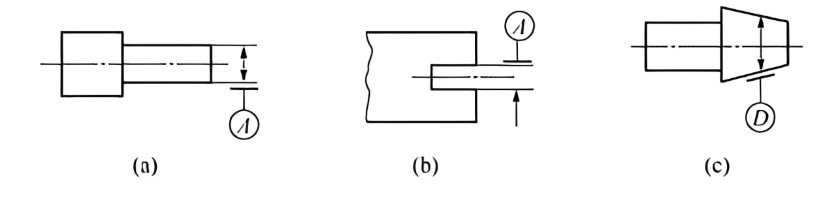

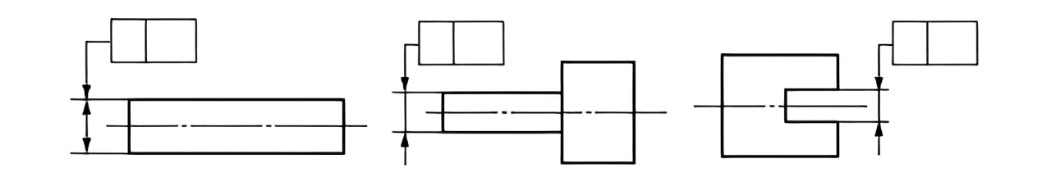

（3）當基準要素是中心點、軸線、中心平面等中心要素時，基準代號的連線應與該要素的尺寸錢對齊，如圖 7(a)所示?；鶞?zhǔn)代號中的短橫線也可代替尺寸線的其中一個箭頭，如圖 7(b)所示。

（4）當基準要素為圓錐體軸線時、基準代號上的連線應與基準要素垂直，即應垂直于軸線而不是垂直于圓錐的素線，而基準短橫線應與圓錐素線平行，如圖 7(c)所示。

圖 7 中心基準要素

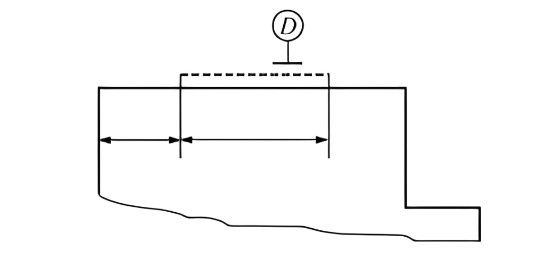

（5）當以要素的局部范圍作為基準時，必須用粗點畫線示出其部位，并標注相應的范圍和位置尺寸，如圖 8 所示。

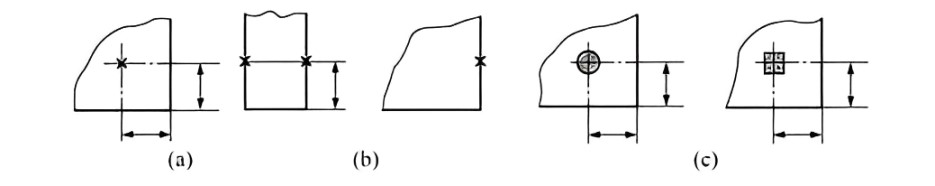

（6）當采用基準目標時，應在有關表面上給出適當?shù)狞c(diǎn)、線或局部表面來代表基準要素。當基準目標為點時，用 45°的交叉粗實線表示，如圖 9(a)所示；當基準目標為直線時，用細實線表示，并在棱邊上加 45°交叉粗實線，如圖9(b)所示；當基準目標為局部表面時，以雙點劃線畫出局部表面輪廓，中間畫出斜 45°的細實線，如圖 9(c)所示。

圖 8 局部基準

圖 9 基準目標

4.公差值的標注

?公差值是表示公差帶的寬度或直徑，是控制誤差量的指標。公差值的大小是形位公差精度高低的直接體現。

?公差值標注在公差框格的第 2 格中。如是公差帶寬度只標注公差值 t，如是公差帶直徑則應視要素特征和設計要求，標注φt 或 Sφt 。

?對公差值的要求，除數值外，若還有進一步要求，如：誤差值只允許中間凸起不許凹下，或只許從某一端向另一端減少或增加等，此時，應采用限制符號，見表 1，標注在公差值的后面。新拓三維藍光三維掃描儀在幾何公差分析的應用及形位公差標注方式。

表格 1 限制符號表
