接下來，分享幾何公差系列專題第三篇，主要介紹形位公差的干貨知識，針對形位公差中的平行、垂直、傾斜、位置、同軸、對稱度、圓跳動、全跳動分別進行介紹，并對每種標注方式畫圖示意。

隨著產品結構設計越來越復雜多樣，越來越多零部件或產品提出了三維尺寸及形位公差檢測的要求，為了滿足這種需要，往往需要采用藍光高精度三維掃描儀，通過快速掃描取得三維圖檔，掃描數據與CAD數據對比，分析幾何公差及偏差注釋，使建構的樣件更符合產品需求。

高精度藍光三維掃描儀用于注塑件幾何公差分析

1.概念及其影響

所謂位置公差，就是相對于某項基準，相應要素應處位置與實際位置的偏差，是描述零件之間位置關系的一種公差規范。指定位置公差之前，必須確定基準，因此位置公差是與基準相關聯的要素，即關聯要素的幾何公差。

位置公差關注于零件之間的相對位置關系，如兩個孔的中心之間的距離、兩個平面之間的平行度等。形狀公差關注于零件的幾何形狀特性，如圓的直徑、圓柱的直線度等。進行零件設計和制造時，需要綜合考慮形狀公差和位置公差，以確保零件的功能、裝配性能和制造可行性。通過合理定義和控制位置公差和形狀公差，可以實現高質量的零件制造和裝配。

2.形位公差分類

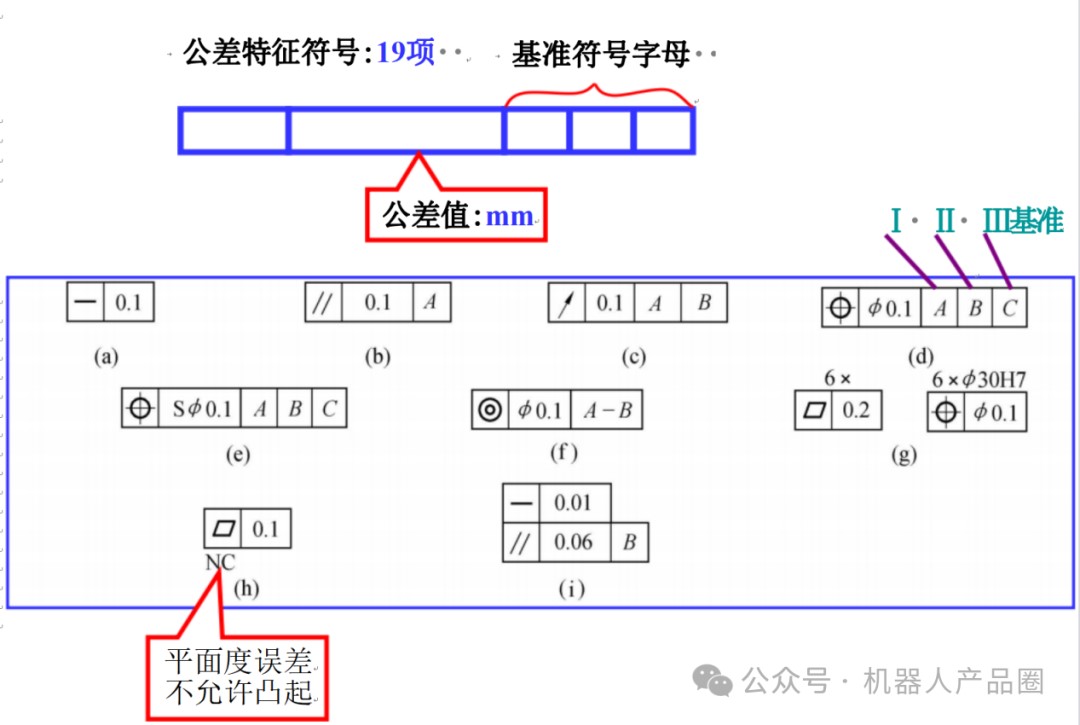

根據關聯要素對基準的功能要求，位置公差可具體分為定向公差、定位公差和跳動公差三類，下面用表格的形式呈現位置公差的分類。

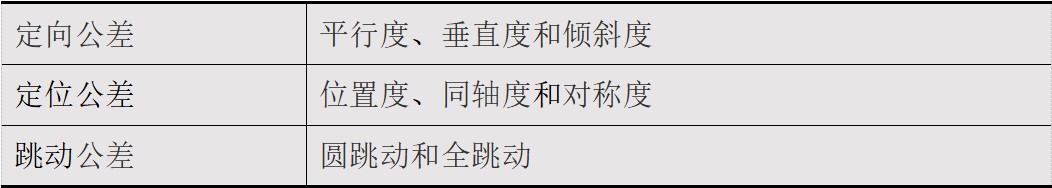

表1 形位公差的分類

3.不同位置公差定義及表示方法

定向公差是指關聯實際要素對基準在方向上允許的變動全量。定向公差帶的方向是固定的，它由基準確定，而其位置則可在尺寸公差帶內浮動。定向公差帶既控制被測要素的方向誤差，又控制其形狀誤差。這類公差包括平行度、垂直度及傾斜度三種。

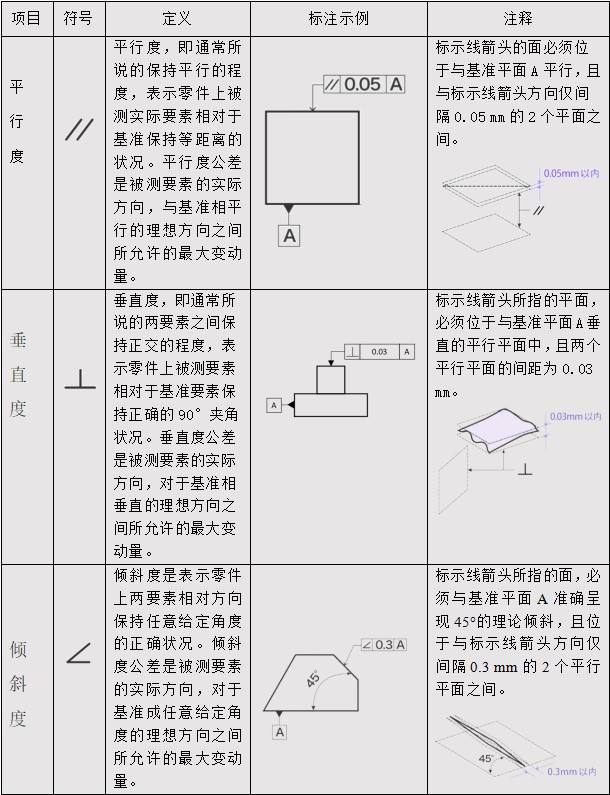

表1 定向公差定義及示例

定位公差是指關聯要素對基準在位置上允許的變動全量。定位公差帶相對于基準的位置是固定的。定位公差帶既控制被測要素的位置誤差，又控制被測要素的方向誤差和形狀誤差。

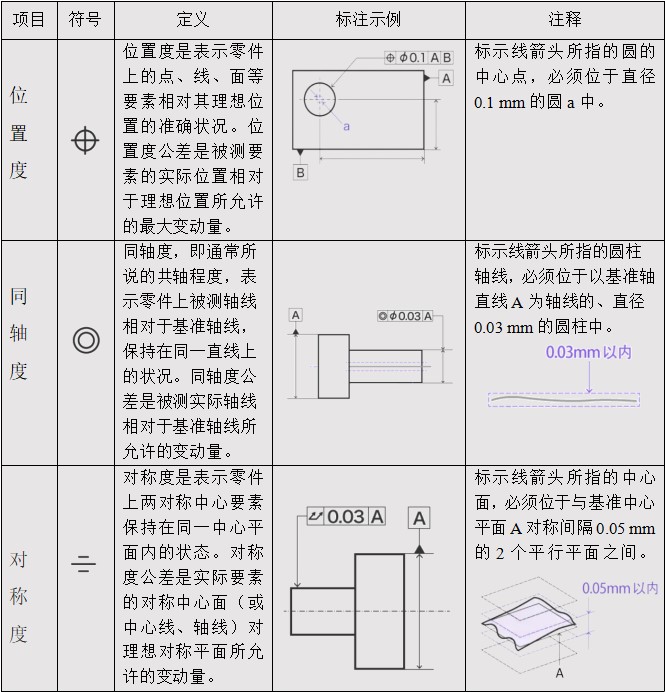

表2 定位公差定義及示例

跳動公差：跳動公差是關聯實際要素繞基準軸線旋轉一周或若干次旋轉時所允許的最大跳動量。跳動公差分為圓跳動與全跳動兩類。跳動是某些形位誤差的綜合反映。

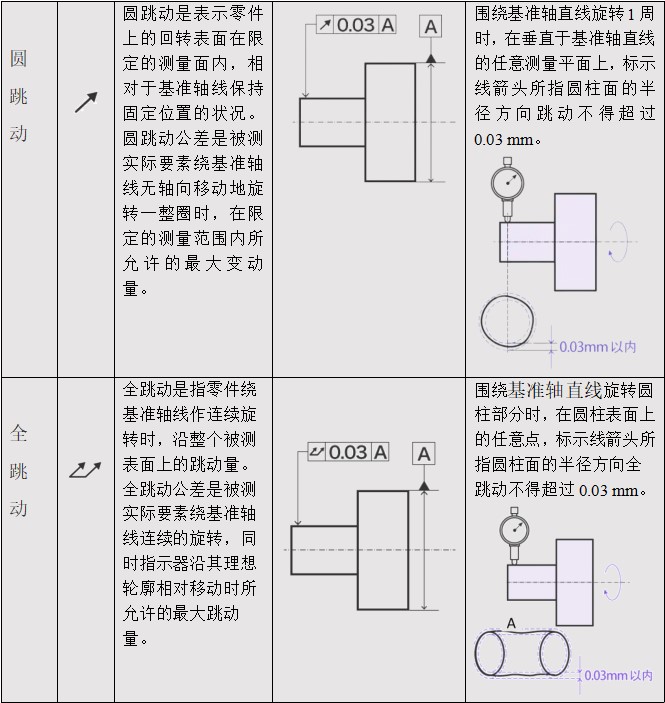

表3 跳動公差定義及示例
