11月14日-16日，2022中國半導體封裝測試技術和市場年會在江蘇南通國際會議中心盛大舉行，領航先進封裝技術方向，賦能產業協同創新發展。

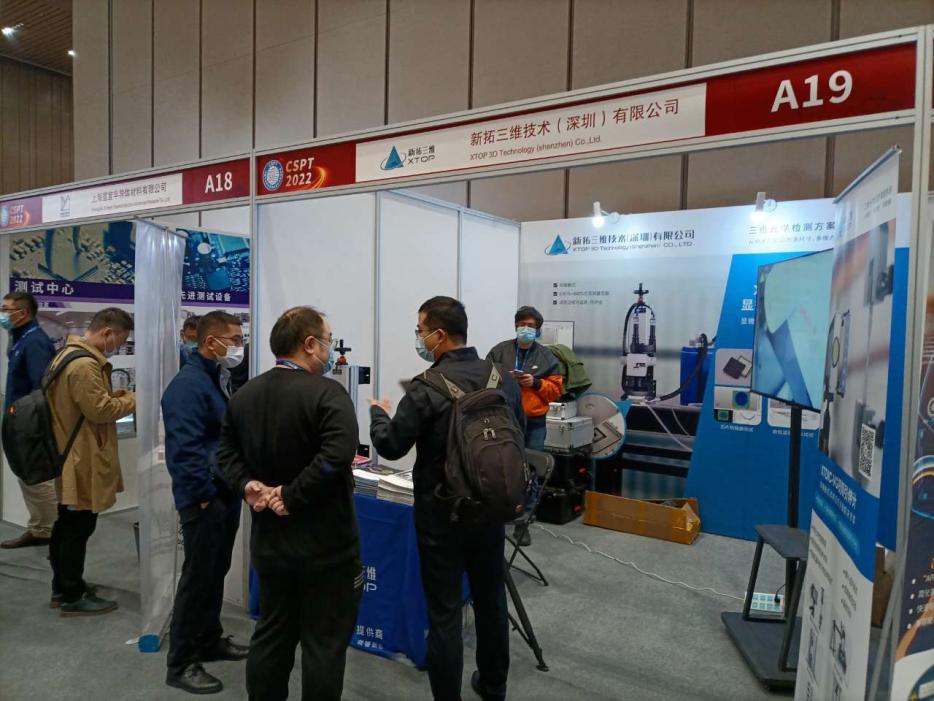

本次年會吸引了包括政府主管部門、國家科技重大專項專家、相關地方協會、科研院所、全球知名半導體封測產業鏈上下游企業參加。新拓三維受邀參加并攜帶自主研發的XTDIC-MICRO三維顯微應變測量系統參展，助力半導體封裝缺陷和失效全場監測和分析。

電子封裝起著裝置、密封、保護芯片和增強導熱性能的作用，其封裝過程的缺陷和失效是非常復雜的。只有不斷探索封裝缺陷和失效原因，對封裝過程進行全場監測與分析，這樣才能精確探究缺陷產生的原因。

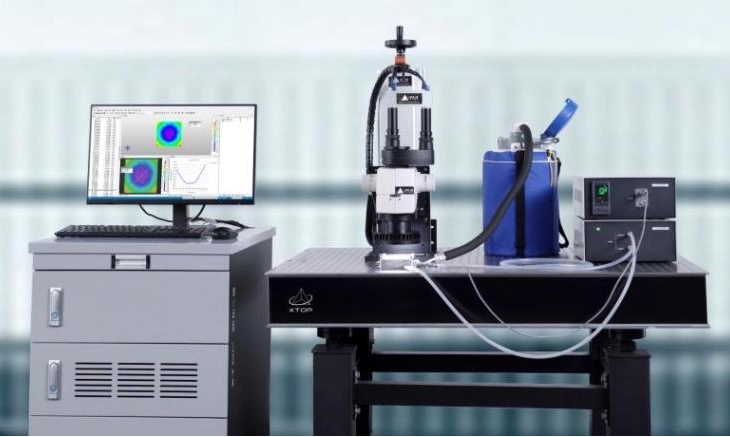

新拓三維XTDIC-MICRO非接觸式三維顯微應變測量系統，作為研究電子封裝失效分析的重要測量工具，廣泛應用于芯片半導體熱膨脹、封裝電子板的微變形測試，對芯片半導體熱應變進行全場測量，驗證計算模型的正確性和準確性，主要分析芯片在熱力學環境下可靠性問題。

為半導體芯片封裝測試賦能

半導體芯片封裝變形，主要由器件自身的熱膨脹，或由其相連的焊點對芯片的作用力。熱載荷環境下的芯片微應變?nèi)珗鰷y量，基于顯微數字圖像相關（XTDIC-Micro）的熱應變?nèi)珗鰷y量技術，可滿足半導體封測企業迫切的封測缺陷和失效微應變測量。

在電路板裝配重要元器件過程中，元器件引腳部位易產生裝配應力和變形。電路板會因引腳產生裝配應力、蠕變造成無法工作，元器件引腳可靠性及熱效應分析非常重要。普通應變片直接覆蓋階梯下降區域，無法測量引腳部位應變分布變化。

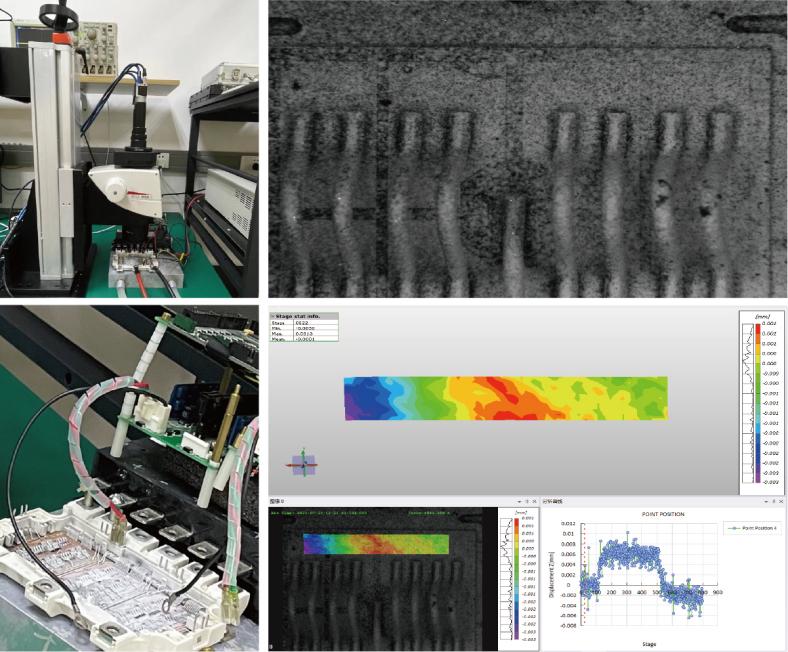

通過引入XTDIC-MICRO顯微應變測量系統，測量逆變器電子元器件引腳下材質基底的變形情況，可以系統獲取的應變和應變速率變化，判斷元器件的熱效應變形分布，直接給出缺陷和失效診斷依據，同時收集相關數據，方便調整、優化封測工藝和流程。

元器件熱變形測量

電子元器件在使用過程中會出現發熱，發熱和冷卻過程可視為熱疲勞過程。不同溫度載荷下，元器件展現出不同應變分布特性和位移特性。

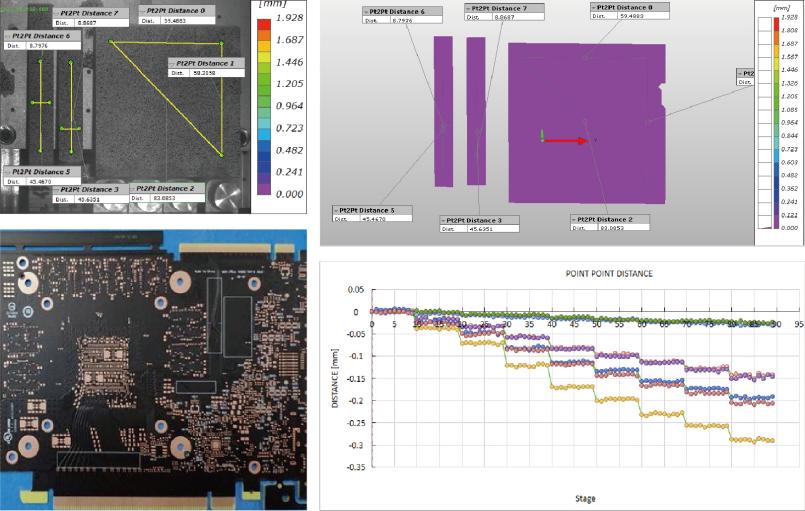

采用XTDIC-Micro顯微應變測量系統測量PCB板表面變形應變情況，分析其熱膨脹系數。通過搭配高低溫控箱，XTDIC-MICRO顯微系統搭配，采用顯微鏡，可在-40℃~150℃溫度變化下，測量PCB板出現應變集中和失效形式。

PCB板高低溫熱膨脹測試

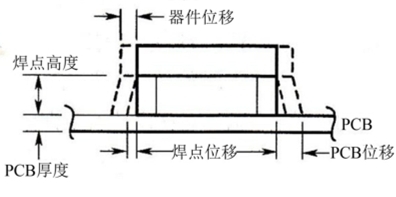

芯片結構復雜，各層材料熱膨脹系數的差異，會引起熱失配現象。芯片斷面不同材質溫度變化變形及應變測量；采用光學體式顯微鏡，結合雙目立體視覺，實現三維全場變形；分析微觀尺度熱應變，與理論分析對比，驗證芯片材料可靠性。

芯片熱翹曲測試

采用數字圖像相關的測量技術實現微尺度變形測量，只需進行微納散斑制作，半導體待測區域表面作防反光處理。然后使用CCD 相機配合顯微鏡頭采集試件受熱前后散斑圖像，即可對芯片半導體在各種溫度環境、各種動態變化中進行全場應變測量。

想用戶所想，持續助力半導體產業

近年來，在國家政策的大力支持下，半導體芯片行業迎來了一個黃金發展時期。新拓三維自主研發的XTDIC-MICRO顯微應變測量系統，可以滿足半導體行業的在各種溫度環境下的測試需求，助力用戶優化生產工藝，并在材料層面保證芯片半導體滿足封測性能需求。

目前，新拓三維已經為許多半導體行業的主要客戶提供了服務。未來，新拓三維將始終站在半導體企業的角度，不斷研發封裝測試測量創新的解決方案，促進國內半導體產業蓬勃發展。
