直升機旋翼，為直升機的飛行提供所需的升力和推進力。旋翼槳葉的動力學特性直接影響到直升機的性能。

大尺寸旋翼槳葉在高速旋轉過程中承受著巨大的氣動、振動載荷，將產生更大的彈性形變。在研發過程中亟需精準的理論計算模型，這便對大尺寸旋翼槳葉運動參數測量提出了更加迫切的需求。

采用DIC光學位移測量系統，基于數字圖像相關法DIC，對旋翼運動參數的測量和分析，實時測量槳葉揮舞、擺振等運動參數，可以為大尺寸直升機旋翼系統設計提供可靠的試驗數據。

新拓三維XTDIC-STROBE三維動態位移測量系統，用于對旋翼槳葉運動參數進行測量，該方法技術成熟、試驗設備簡單、成本低，并解決了大尺寸機翼標定的難題，在獲得大尺寸槳葉的三維坐標信息的基礎上，根據旋翼槳葉各運動參數定義實現各運動參數的求解。

1、dic位移軌跡測量目的

在1:1直升機旋翼塔上進行試驗，采用新拓三維XTDIC-STROBE三維動態位移測量系統，搭配高速攝像機采集旋翼運動過程圖像，測量旋翼槳葉在運動過程中的變形情況，及揮舞角、擺振角、扭轉角等運動參數的解算。

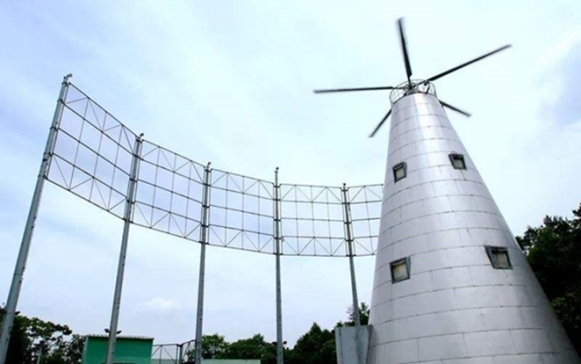

數字圖像相關法DIC測量飛行旋翼運動參數模型

2、光學位移測量DIC方案

在槳葉表面粘貼標志點，將新拓三維XTDIC-STROBE三維動態位移測量系統-測量頭、高亮光源及光電傳感器放置于旋翼塔頂部，XTDIC三維全場應變測量系統測量頭采集槳葉旋轉過程中的圖像信息，高亮光源負責高速下的補光，傳感器用于觸發相機采集數據。

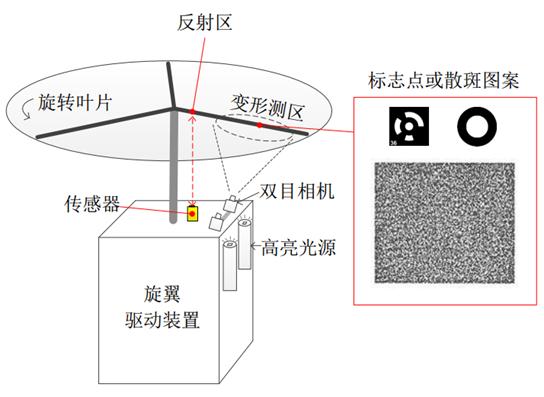

圖：機翼-dic位移軌跡測量實驗示意圖

3、dic位移軌跡測量檢測流程

槳葉表面粘貼標志點。

在旋翼塔頂部架設測量頭、光源及傳感器。

槳葉轉動，傳感器觸發相機采集數據。

數據計算，分析揮舞角、擺振角、扭轉角等運動參數。

4、dic位移軌跡測量數據分析

新拓三維XTDIC-STROBE三維動態位移測量系統分析軟件進行圖像數據分析，下圖為槳葉在某種工況下的位移圖，通過對位移值、坐標值的分析，進而解算出揮舞角、擺振角、扭轉角的變化趨勢，為槳葉的驗證、設計提供依據。

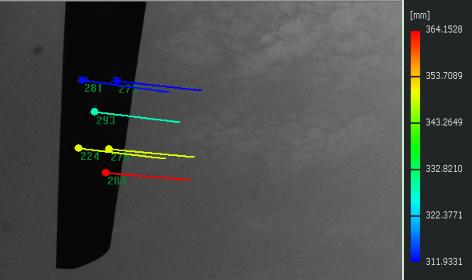

數字圖像相關方法DIC測量位移值

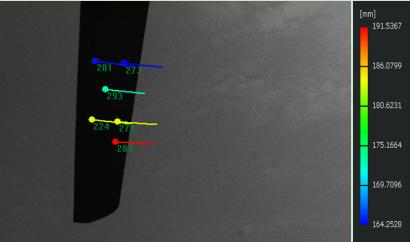

數字圖像相關方法DIC測量位移值

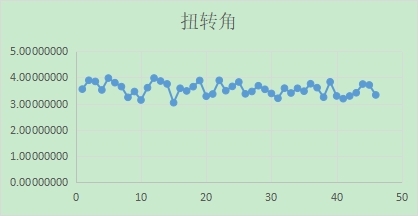

機翼旋轉過程某運動參數
