XTDIC 三維全場變形測量及分析系統是一種非接觸式光學三維測量系統。 用于物體表面形貌、位移以及應變的測量和分析，并得到三維應變場數據測量結果直觀顯示。

系統采用兩個高精度攝像機實時采集物體各個變形階段的散斑圖像，利用數字圖像相關算法實現物體表面變形點的匹配，根據各點的視差數據，重建物體表面計算點的三位坐標；并通過比較每一變形狀態測量區內各點的三位坐標的變化得到物面的位移場，進一步計算得到物面的應變場。

DIC三維全場應變測量系統集成了動態變形系統與軌跡姿態分析系統，在散斑計算的同時對物面特殊點的位移變化和軌跡姿態進一步分析計算。

新拓三維新一代DIC分析軟件采用最新的軟件架構，模塊化設計，開放化接口；升級核心算法使得運算速度顯著提升；全新的DIC分析系統界面，扁平顯示效果；新一代多功能DIC系統測量頭， 更簡潔實用；新一代高品質DIC系統控制箱，功能更加齊全，外形更加緊致輕薄。

DIC系統組成

XTDIC 三維全場應變測量系統主要由以下部分組成：

DIC測量頭：含 2 個相機、2 個專用鏡頭、光源以及橫梁

支撐架：三腳架、云臺

控制箱

高性能計算機

DIC分析軟件

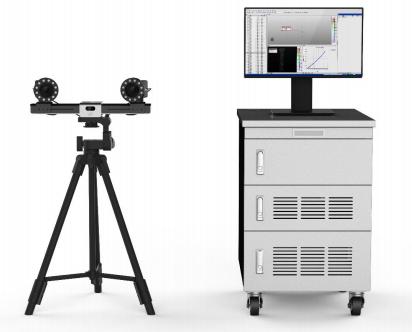

XTDIC三維全場應變測量系統組成圖
