異形件大多外形復雜，曲面特征多，在加工生產時，如何進行準確的尺寸偏差檢測，確定合理的加工工藝，這些一直是困擾行業的痛點。

另外，模具的質量評估，首件檢測和產品檢測是關鍵，模具制造商需要在模具成型階段進行快速質量評估，掃描得到模具的三維數據，通過檢測軟件比對掃描數據和原型圖紙，生成尺寸偏差色譜圖，為偏差糾正提供精確的三維數據支持。

異形件三維掃描檢測

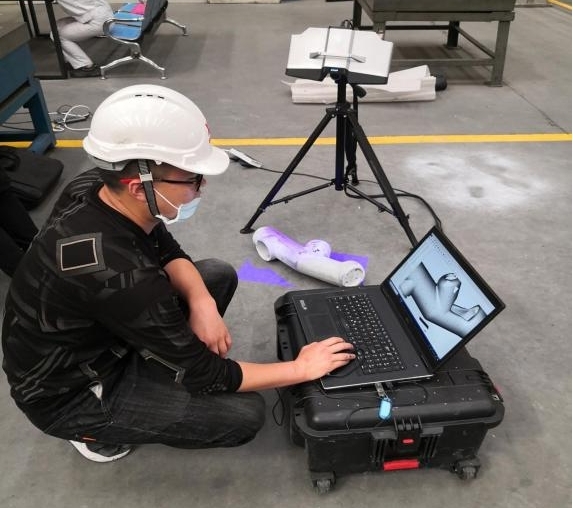

采用新拓三維XTOM高精度藍光3D掃描儀，在工件安裝在加工中心的狀態下進行全尺寸掃描，同時獲取異形件完整的3D數據模型，通過與數模對比確定尺寸偏差位置與具體偏差數值。

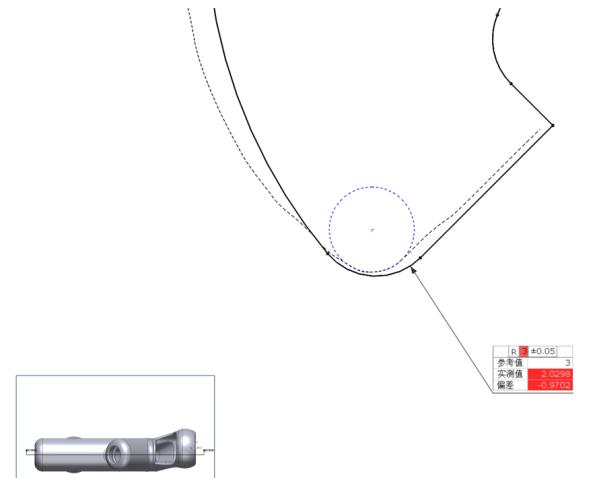

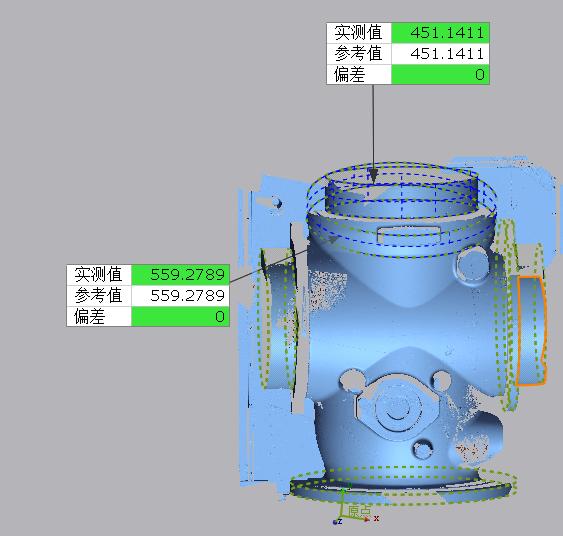

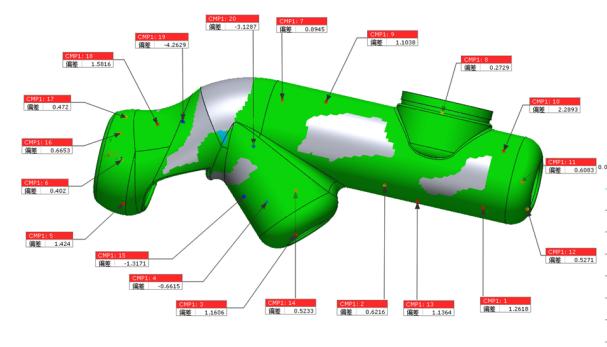

三維掃描尺寸偏差分析

模具三維掃描檢測

在模具加工過程中，因設備加工精度的限制，模具成品難免產生一定精度誤差，對模具進行精度檢測，可確保產品符合設計公差，而在檢測過程中，結構復雜的曲面模具對于傳統的檢測手段有著很大的挑戰。

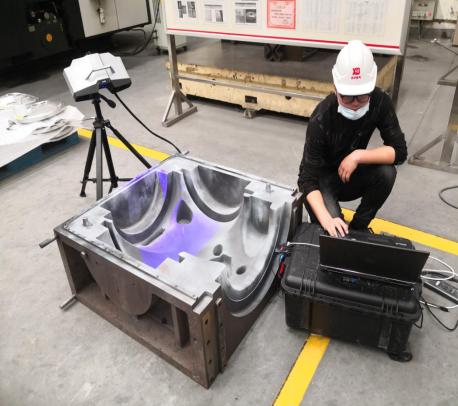

XTOM非接觸式藍光3D掃描儀，可以?huà)呙枘＞哌€原高精度3D模型，使用專業的檢測軟件在進行偏差檢測，用戶可以直觀的在模型上看到檢測結果，并可以按照需求以3D形式輸出檢測報告。

XTOM藍光三維掃描儀，根據被測物大小選擇400*300幅面，掃描完成后，封裝數據。將封裝后的數據（*stl）導入到檢測軟件進行尺寸檢測。
