系統介紹
XTDIC-STROBE三維動態測量系統，通過高分辨率的高速數字相機，實時捕捉零件的運動變形，結合攝影測量技術和圖像處理技術，實時計算零件表面關鍵點的三維坐標，實現高速狀態下零件的變形測量、位移追蹤、軌跡測量。
XTDIC-STROBE三維動態測量系統，基于攝影測量技術的實時光學追蹤器，利用高速相機采集到的圖像，能夠捕捉到零件復雜的運動變形。通過對零件不同位置上的多個目標靶點的測量和同步傳輸，可以準確地分析出零件在諧波和隨機過程中的動態變形。
與傳統的位移測量工具相比，XTDIC-STROBE三維動態測量系統可以顯著提高測量效率，輸出更加豐富的測量信息，并將測試結果以視覺化的形式呈現，幫助研發人員更好地了解零件的變形和運動特性。
測量結果
利用XTDIC-STROBE三維動態測量系統，可以測量產品和零件上任意位置的動態特性參數：
測量結果可用多種視覺化方式呈現，并可以用ASCII格式輸出結果。通過視覺化呈現方式，表現出零件運動過程以及各種動態特性曲線，便于直觀地分析零件的動態特征。
測量任務
XTDIC-STROBE三維動態測量系統操作簡單、堅固耐用，可以在零件工作的條件下，直接對產品和零件進行測量。針對比如汽車和航空工業等各種復雜測量任務，提供了簡便而行之有效的測量方法。
技術優點
測試準備簡單
測量目標靶點質量輕
采集頻率不受被測參考點數量多少的影響
可設置各種采集觸發模式
外部數據模擬信號記錄端口
不受測試環境的影響，包括震動和光線變化等
測量頭調整簡便，滿足不同測量范圍和測試任務的需要

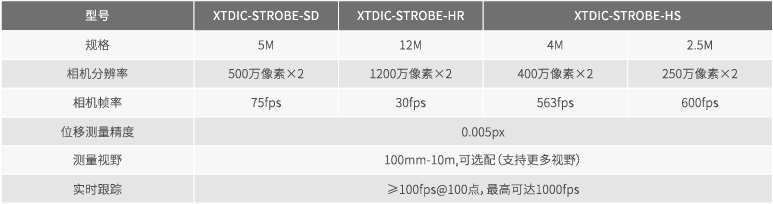

XTDIC-STROBE三維動態測量產品技術參數

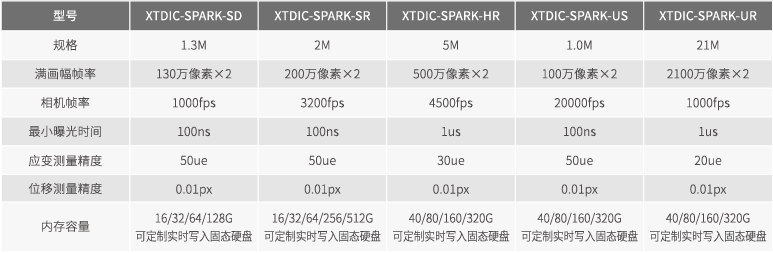

XTDIC-SPARK三維高速測量產品技術參數
XTDIC-STROBE三維動態測量系統典型應用
XTDIC-STROBE三維動態測量系統取代了傳統的位移傳感器和加速度傳感器，適用于各種零件的測量。采用非接觸式的測量方式，可快速獲得位移和變形信息。
車門/引擎罩的關閉實驗
零件的動態性能測試
風洞實驗
空氣動力學部件變形測量
NVH汽車噪聲、震動和舒適性測試
跌落測試
驗證有限元仿真
土木工程變形測量
焊接變形測量
