系統介紹
近年來，作為復雜的過程鏈中的一環，光學測量系統已逐漸成為工業生產過程中的重要工具。新拓三維XTDIC-CONST全場應變測量系統采用非接觸測量方式，具有多種工作模式，滿足各種測試速率、分辨率和測量范圍的要求，且不受材料影響，適用于各種材料的靜態或動態實驗。
全場測量
測量不局限于單點，可全范圍觀測變形
更加便捷識別臨界破壞點
無需再次試驗，即可從之前獲取的圖像提取關注熱點
對于大尺寸或圓周物體可采用多系統陳列
非接觸測量
簡單易用
安全單一白光照射，不需要激光或其他特殊照明
無需光學隔離即可實現準確測量
試驗中間可隨時校準系統
自動數據處理節約時間
技術優點
- 系統技術水平先進：自主知識產權的核心算法，技術指標達到國外先進水平
- 系統應用范圍廣：可用于機械、材料、力學、建筑、土木等多個學科的科學研究與工程測量中，適用于大部分材料
- 系統配置靈活：支持幾毫米到幾米的測量幅面；支持百萬至千萬像素相機
- 系統兼容性強：同時兼容單相機二維測量和多相機三維測量
- 輔助功能強大：具備圓形標志點動態變形測量功能；具備剛體物體運動軌跡姿態測量功能
- 擴展接口豐富：具備萬能試驗機接口、杯突實驗機接口等多種類型接口。

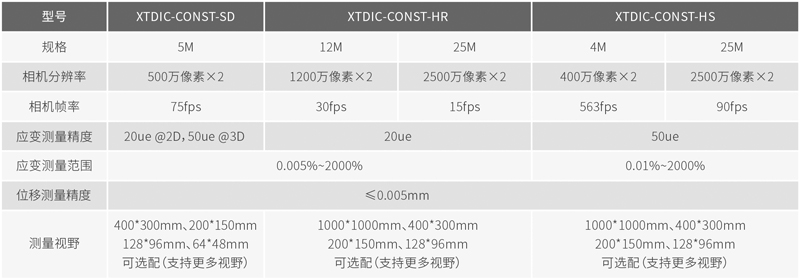

技術參數
XTDIC-CONST應用
材料研究和零件測量
材料研究
新拓三維XTDIC-CONST全場應變測量系統能夠在各種各樣的測試環境下，分析材料的力學性能和行為表現，并且可以完美地集成到現有的測量環境、試驗臺和試驗機，利用非接觸測量頭，可以在機械加載和熱加載的情況下，測量軟質和硬質材料的全場三維應變和變形。它可以替代傳統的引伸計和應變片，實現實時的三維表面變形分析。
目前，XTDIC-CONST已被廣泛應用于材料力學性能測量，是在業界得到廣泛認可和好評的測量解決方案。
全場應變分布
應力-應變曲線
楊氏模量
泊松比
N值&R值
拉伸試驗
剪切試驗
三點彎曲/四點彎曲
疲勞試驗……
零件測試和分析
XTDIC-CONST是分析零件力學性能的絕佳工具，它不受零件和材料的幾何形貌限制，即使零件在工作狀態，光學測量也不受影響。
新拓三維XTDIC-CONST通過評估扭曲、彎曲、位移、速度和加速度等因素，實現分析零件在使用過程中的安全風險、零件壽命、蠕變、老化及外觀變化等，以便給設計者提供優化產品設計的試驗驗證和有效反饋。
在靜態和動態測試中，又或者是在高速測試狀態下，新拓三維XTDIC-CONST都能通過光學測量獲得完整的測試結果，并可以做出完整的數據分析報告：
強度分析
振動分析
耐久度分析
碰撞試驗
有限元分析和仿真模擬驗證
在新產品設計和制造過程中，制造商越來越多地應用有限元分析軟件來進行模擬分析，優化和改進產品性能和制造工藝。新拓三維XTDIC-CONST可將實際測試結果與有限元仿真軟件的理論數據進行對比和分析，有效改善模擬仿真工具及其工藝，為項目積累更多數據，有助于加快產品的上市步伐。
比較模擬數據和真實測量結果（應變、位移等）
測定材料特性后，作為現實模擬參數輸入軟件
包含CAD轉換的網格優化功能，用于有限元分析
數字化模擬驗證
