產品介紹

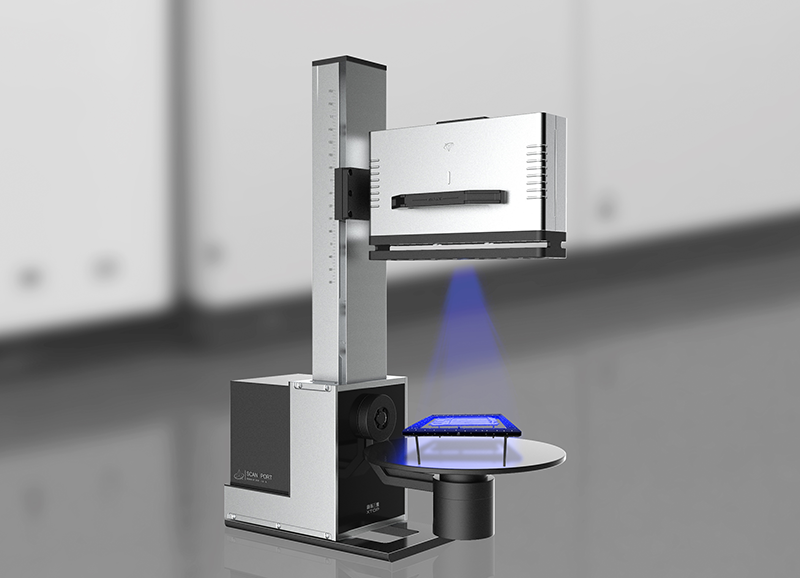

ROT-5M型自動化藍光掃描系統，適用于中、小型精密部件的快速自動化測量。系統采用實驗室級應用的臺式設計方案，配備了三個自由度精密伺服控制系統，可以支持多個測量幅面滿足不同場景下的測量需求。軟件除了基礎掃描和網格后處理功能外，還具備自定義路徑規劃、檢測分析功能，系統也配備了使用不同工件的制具、夾具及相應應用方案，適用于尺寸30CM以內精密零部件及3C數碼產品的快速自動化測量。

主要功能

系統監控：實時獲取測量系統溫度、測量系統的穩定性、測量環境的光線變化。

系統標定：系統可實現全自動標定，一鍵完成標定。

開發平臺：系統支持轉臺、機械臂通信接口，使自動化作業更便捷。

分組掃描：支持分組掃描，并可采用手動或自動兩種方式將數據進行對齊。

多種拼接：支持全局點、特征、機械三種拼接方式掃描更便捷。

網格編輯：具有去除釘狀物、高度 折射邊修復、連通域編輯、平面截取等特色處理功能提升處理效率。

個性顯示：個性化視圖背景設置、可編輯的網格顏色、網格線及頂點顯示讓掃描數據更形象。

數據保護：針對使用過程中的突發狀況增加數據保護，確保數據安全。

交互式掃描角度設定：可根據界面顯示對三個軸的高度、旋轉角度， 在軟件中進行規劃設定。

自定義掃描：根據實際場景預設轉臺X軸、Z軸的轉動角度與次數。

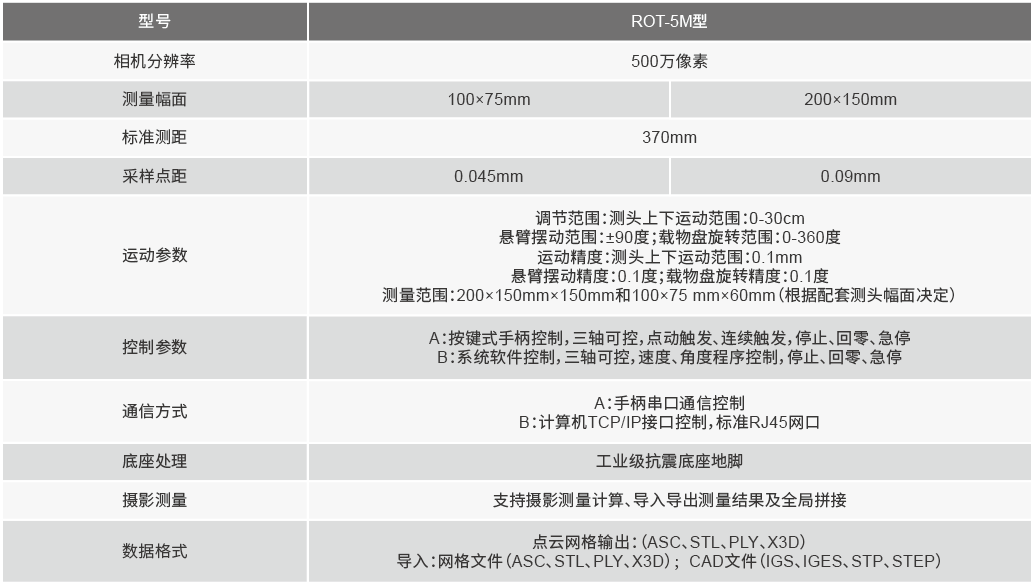

產品參數
