案例背景

每天城市中都有很多人是選擇自行車作為交通工具，周末也有很多騎行愛好者選擇自行車進行郊外鍛煉，每年各種各樣的自行車賽也在全球各地進行。為了保證人們都能安全，舒適地進行騎行，自行車生產商們會對自行車結構進行不斷的優化和改進，生產出更高質量的自行車。

使用設備

XTOM-MATRIX5M三維光學面掃描系統

測試過程

對被測物表面進行處理，噴涂顯像劑，粘貼標志點，將其置于工作臺。使用XTOM進行掃描，自動完成數據拼接。將掃描后的數據與設計模型在GeomagicQualify軟件進行對比，設置對應的公差，即可得到相應的檢測結果，在關鍵位置進行截線，即可對截面偏差進行檢測和分析，最終輸出檢測報告。

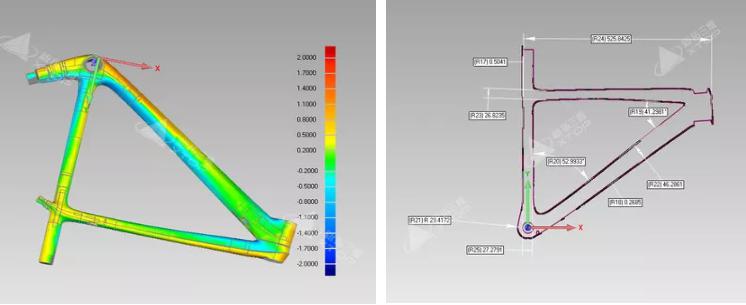

行車車架作為自行車的主要受力部位，它的加工質量直接決定了一輛車的安全性能。自行車車架的生產是通過模具來完成的，將上模和下模合并，按照加工流程，生產自行車車架，可以說決定自行車車架加工精度是由模具來直接決定的，使用三維光學面掃描技術，可以對自行車車架和模具進行非接觸式測量，測量出自行車架和模具各個部位的偏差，為生產廠商優化工藝，提升產品質量提供有力的數據支撐。

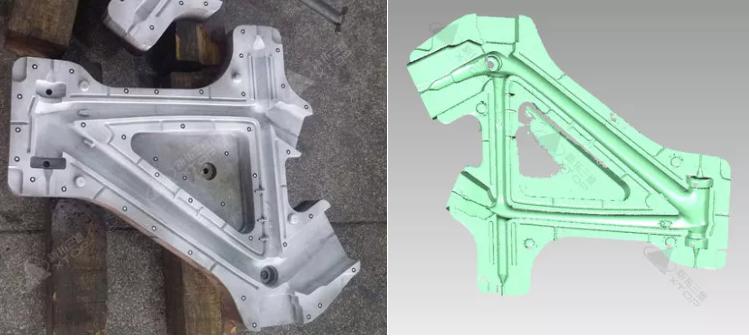

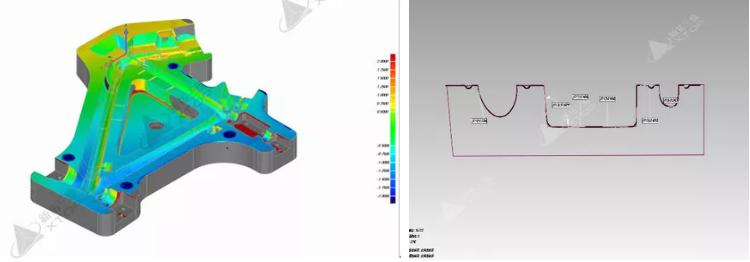

車架模具三維檢測

XTOM-MATRIX因設備的便捷性，可以在加工現場使用，對車架的測量位置也沒有要求，能夠適應各種測量環境。通過高質量的完成檢測工作，為騎行者們的騎行安全保駕護航。

車腳架三維檢測
