測量目的
采用新拓三維XTOM三維掃描儀，測量齒輪在嚙合過程中，側面的變形情況。
檢測方案概述
系統測量幅面為400mmX300mm，采用兩個工業相機（500萬、35幀工業相機），實時捕捉齒輪嚙合過程中表面的散斑圖案，通過相機標定、立體匹配、三維重建，最終獲取物體表面的三維坐標、位移場、應變場等數據。
檢測流程

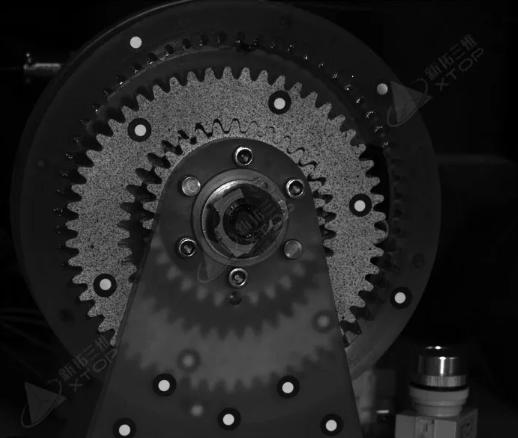

（1）齒輪側面制備散斑圖案。
（2）架設相機位置，標定相機內外參數。
（3）齒輪嚙合轉動，相機同步采集數據。
（4）數據分析。

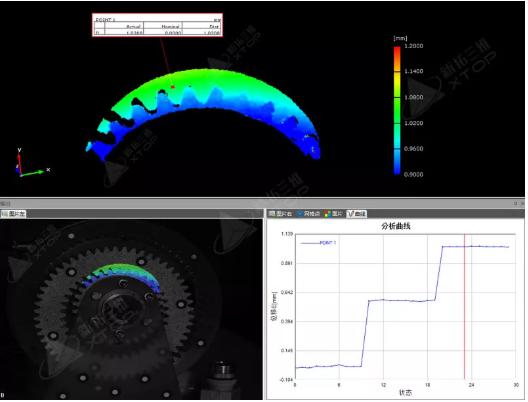

數據分析
