1實驗?zāi)康?/strong>

    通過XTDP系統測量模型在垮落過程中表面關鍵點的位移。

2實驗對象

    1.5mX4m相似材料模型，表面粘貼標志點，測量模型在垮落過程中標志點的位移，進而觀測模型整體的變形趨勢。

3實驗設備

    XTDP系統

4實驗流程

    （1）模型表面布置標志點、標尺等。

    （2）每挖10cm停止，單反相機從各個角度進行拍照，拍完后繼續挖。

    （3）實驗過程中實時記錄垮落高度、垮落時間、裂紋長度等數據。

    （4）實驗結束后對圖片進行計算，獲取每個狀態下，標志點的變形數據。

5數據處理

    （1）初始狀態

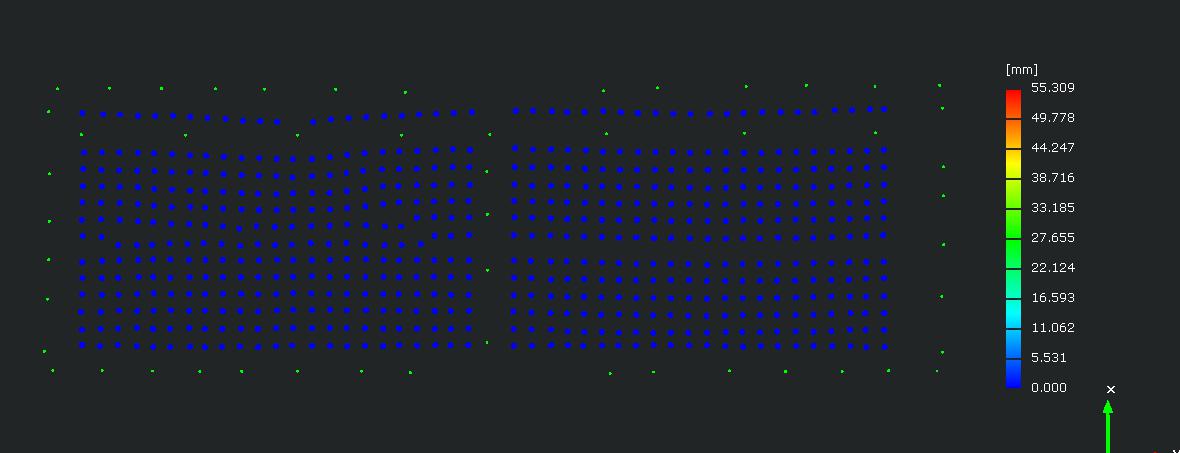

    初始狀態下，單反相機拍一組圖片，獲取標志點的三維坐標，作為初始狀態。

    （2）變形狀態

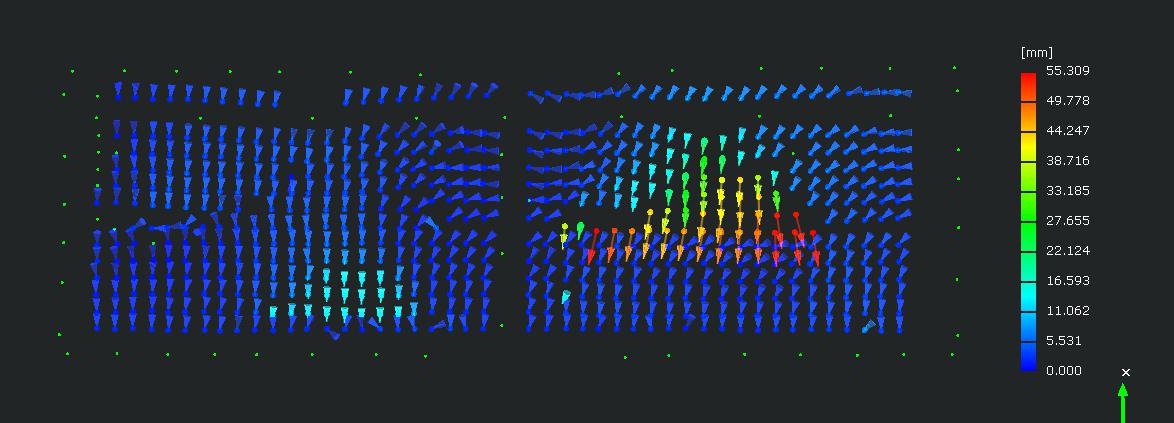

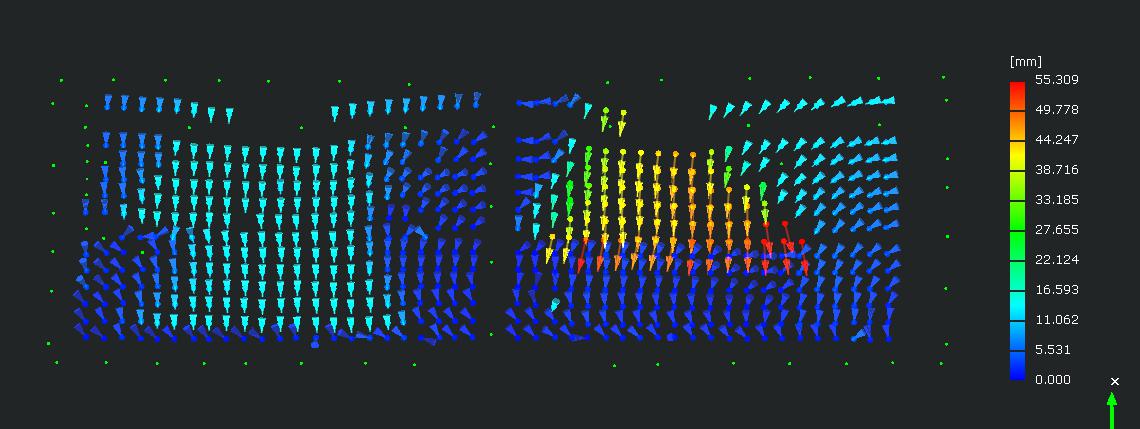

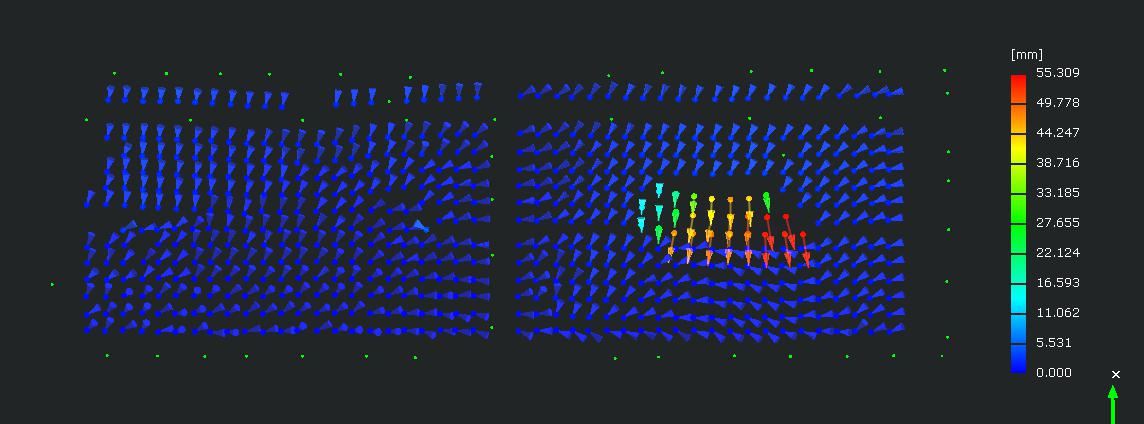

    然后每挖10cm，停止挖用單反相機進行拍照，然后再挖，然后再拍照。用XTDP系統計算一系列狀態下標志點的三維坐標，然后統一到一個坐標系下，可觀測標志點的位移。
