dic位移軌跡測量，通過搭配高速CMOS相機，可具備高分辨率、高采樣頻率的特點。全幅分辨率可高達1200萬像素，適合于大范圍測量對測量頭分辨率的要求，也適用于細微局部變形的測量需求。

在位移軌跡測量速度方面，dic位移軌跡測量系統全幀速度可達到25HZ，最高在200萬像素條件下測試位移軌跡速度可達到100HZ。

dic位移軌跡測量系統是基于散斑的變形場測量技術，兼動態變形測量（基于標記點）技術的綜合體，基于散斑的變形場測量技術，測量材料的力學性能參數（彈性模量、剪切強度、N、R值等）和零部件的屈曲、裂紋擴展等。

基于標記點的跟蹤技術可以測量物體的變形過程中的關注部位的空間位置（X/Y/Z坐標值），變形速度、加速度、角度及六自由度變化。

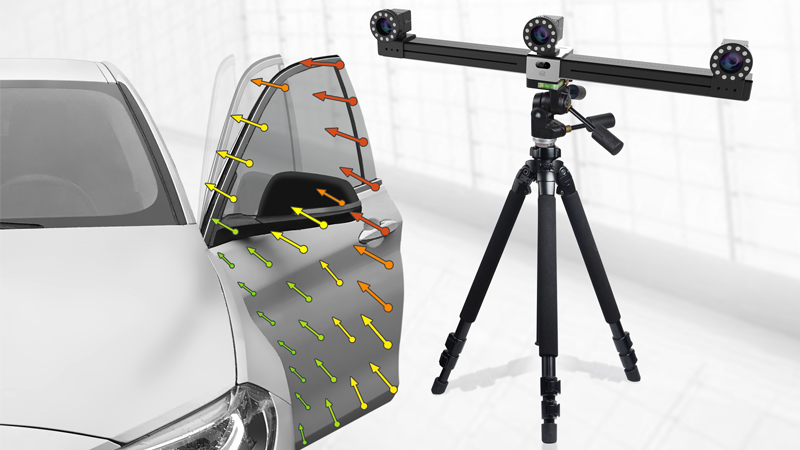

dic位移軌跡測量系統適用于物體的靜力或動態加載試驗、高速動態位移軌跡追蹤、爆炸力學測試、變形分析、振動分析等；還可用于疲勞、強度、壽命和模態分析等，運動員運動時運動鞋、運動衣等變形測試，汽車碰撞位移測試、無人機翼高速旋轉軌跡追蹤等等。

dic位移軌跡測量技術方案，技術成熟，試驗硬件設備簡單、成本低，但也存在靜態標定過程較為復雜，動態測量與靜態標定環境一致性對測量結果產品影響等不足。

與dic位移軌跡測量方法相似，光柵投影法使用設備數量少，無需在被測物表面上布置大量應變片。但光柵投影法存在對測試環境、光柵投影安裝位置精確度要求高，且被測物局部測量結果較差等不足。

相對于dic位移軌跡測量方法，激光動態測量法具有測試精度高、體積和功耗小，抗干擾能力強等優點，但也存在可測量參數少，三叉件結構對被測物機動性能造成影響等不足。

數字圖像相關法技術（dic技術）具有對測試環境要求低、測量參數多、測試量程大等優勢。

Dic產品在測量過程中，首先通過左、右兩臺攝像機同時采集二維數字影像；然后依據雙目立體視覺原理重構出槳葉表面標記點的三維坐標；最后通過坐標的變化得到被測物的各項運動參數。

dic位移軌跡測量系統基于雙目立體視覺技術，采用光電觸發及延遲拍攝的方式，在高速運動的被測物進入視場后，觸發相機采集，通過延遲的方式，在相機視場內采集5張槳葉在不同位置的圖片，分析其運動參數。
