項目介紹
青蓮寺，位于山西省晉城市區東南17公里處的寺南莊北側硤石山中新青蓮寺，下臨丹河，背依高山而建，因寺內的釋迦牟尼端坐于蓮花座之上，故名青蓮寺。青蓮寺與中國古代"面山背水"的風水建筑觀念十分吻合，整個寺院雄峻秀奇，別具風格，所臨山崖的肢內的一池清水經年不涸不溢，是國家重點文物保護單位。
寺內羅漢堂內有十八羅漢雕像，造型優美，藝術價值極高，但年代久遠，雕像已經有所殘缺，亟待文物修復和雕像數字化還原。

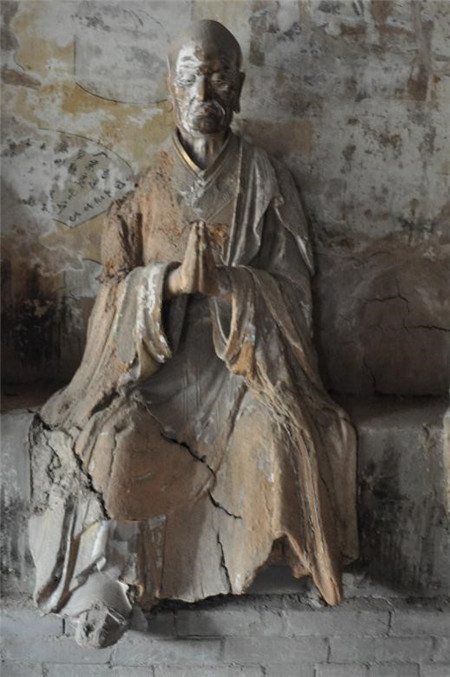

圖1青蓮寺羅漢堂雕像
一、采集設備
2.1三維數據采集系統
根據文物項目的不同，以及現場環境條件限制等原因，需要使用不同的掃描儀進行數據采集，以滿足項目需求
（1）高精度掃描儀
該掃描儀采用不同的測距原理，將掃描精度提高至亞毫米級，甚至微米級別，數據采集精度非常高，多用于佛像、瓷器、陶器、石器、繪畫等對精度要求比較高的文物。
西安新拓三維光測科技有限公司自主研制的XTOM三維光學面掃描系統，具有自主知識產權，采用國際最先進的外差式多頻相移三維光學測量技術，實現物體表面三維數據的快速掃描采集。單幅測量幅面大?。◤?0毫米到1米）、測量精度、測量速度等性能都達到國際最先進水平，與傳統的格雷碼加相移方法相比，測量精度更高，單次測量幅面更大、抗干擾能力強、受被測工件表面明暗影響小，而且能夠測量表面劇烈變化的工件，可以掃描測量幾毫米到幾十米的工件和物體。廣泛適用于各種需求三維數據的行業，如汽車工業、飛機工業、摩托車外殼及內飾、家電、雕塑等。

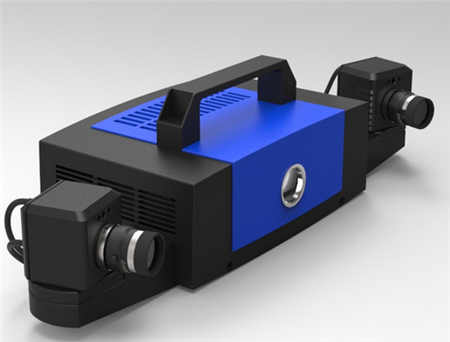

圖2XTOM三維光學面掃描系統
（2）大視場激光掃描儀
掃描儀需要架設固定站進行掃描，根據廠家品牌型號的不同，掃描距離一般在幾十米至一百米之間，在測量距離10米處，精度可以達到mm(毫米)級別。
儀器特點：掃描范圍廣，主動測量，不受光源因素影響，多用于古建街區、洞窟、遺址現場發掘等大場景類型的數據采集，和后期場景重建。

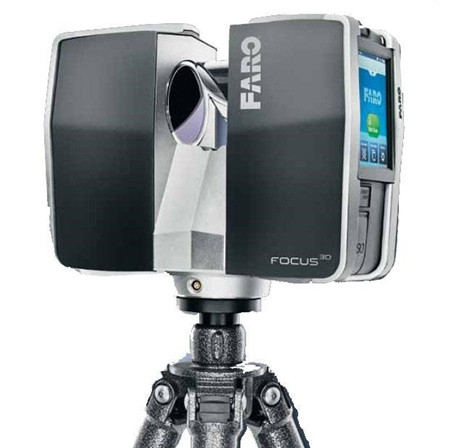

圖3大視場激光掃描儀
（3）手持掃描儀
這種掃描儀是為需要快速、準確以及紋理掃描的客戶量身定做的。Eva不需要對物體進行標記或校準。她可以迅速地用高分辨率捕獲物體外形，并可以真實還原物體鮮艷的色彩。適用于小型物體的掃描以及在測量空間受限的情況進行的手工掃描。

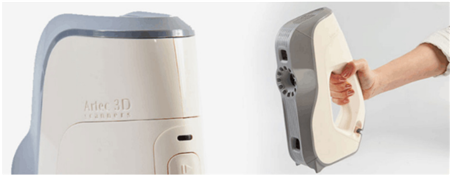

圖4手持掃描儀
2.2三維數據采集系統
文物紋理信息在文物復原保護、展示等方面具有重要的作用，在復雜光場環境下采集完成完整、真實的紋理信息。紋理數據采集的質量主要取決于兩個方面：一是相機及鏡頭的分辨率；二是專業的燈光設備及布光方案。采用專業相機及鏡頭組合，可以獲取分辨率及色彩還原度更高的影像數據。專業的燈光設備及布光方案，則可滿足在洞窟、寺廟、遺址等場景光源雜駁、過暗、偏色問題嚴重的特殊環境下，模擬出穩定的太陽光照環境，有效解決采集光源不真實問題。

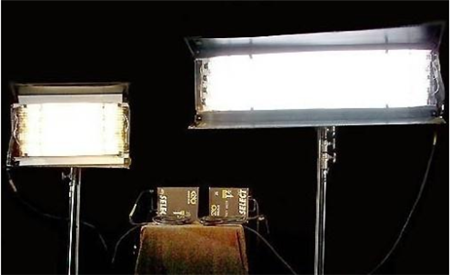

圖5專業燈光設備
二、方案分類
洞窟遺址等類型文物體積較大，不能或者不宜整體移動，通常位于山腹中，地理環境較為復雜，尤其是現場光照明暗不一致，甚至有些洞窟完全處在黑暗中，很多場景光源信息極難獲取，極大的阻礙了真實紋理數據的獲取。對于這種情況，需要對現場環境架設燈光系統。在對洞窟、彩色佛像等進行光場布設時，使用普通光源因熱輻射等問題會對洞窟、佛像等紋理顏色造成損害，故需要布置冷光源以減少對文物的不良影響。
正式開始掃描工作之前，在窟內進行現場勘察時，認真分析洞窟地形、造像分布特點，根據復雜結構的情況，合理設置掃描站點，對主佛、菩薩等主體造像著重考慮，盡量的避免掃描盲區的出現，重點保證重要的掃描對象不會在盲區中出現。其次根據現場環境以及佛像的位置，合理使用掃碼設備。
1.對于羅漢堂場景的還原，使用大視場激光掃描儀進行數據采集。
2.對于佛像的正面和側面，測量空間較為寬敞，適合使用XTOM三維光學面掃描系統對佛像進行高精度的掃描。

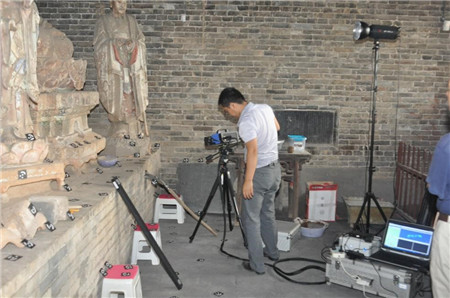

圖6數據采集現場
3.對于佛像的后背位置，由于空間較為狹小，因此使用手持式掃描儀進行人工數據獲取。

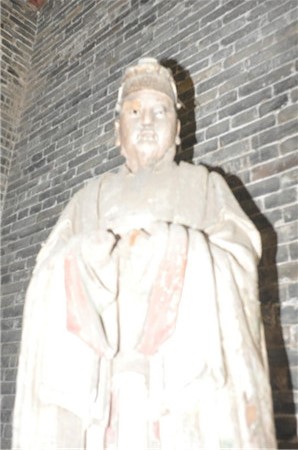

圖7佛像后背空間狹小
4.最終將三種設備獲得的數據進行整體拼接，形成完整的掃描數據。
紋理拍攝是在依據燈光系統進行的，通過各種燈光設備，在光源強度、拍攝角度等多方面都適合的情況下，對各尊佛像、菩薩等主體造像進行多角度的紋理采集，確保數據采集的完整性。
二、成果展示
對于保存較為完好的佛像，可以直接獲得高精度的數據模型；對于較為殘缺的佛像，參照歷史文獻資料，結合朝代服飾風格，對模型進行修復，得到復原后的數據模型。

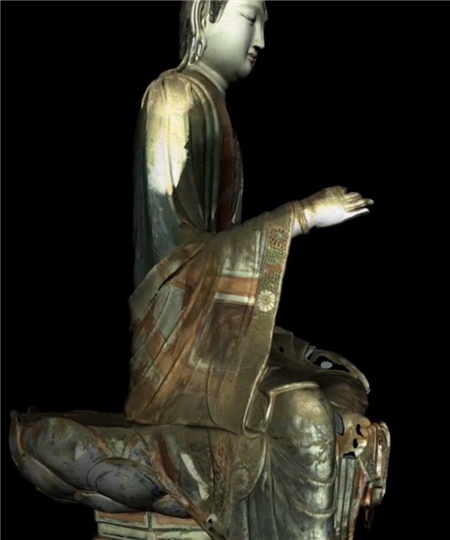

圖8完整的佛像掃描
圖9殘缺佛像
圖10修復后的佛像
