案例背景

中大型模具的檢測向來困擾加工單位，使用傳統的三坐標，設備裝卸困難，檢測流程復雜，檢測效率低。單獨使用三維掃描設備，依托傳統的公共標志點拼接方法，不僅數據量大，而且累積拼接誤差大，不能完全勝任檢測工作。

通過XTDP和XTOM的相互配合，不僅能夠控制全局精度，避免累積誤差，還能提升拼接效率，提高整體的檢測效率，完成中大型模具的檢測工作。

使用設備

XTOM-MATRIX5M三維光學面掃描系統

測試過程

對被測物表面進行處理，噴涂顯像劑，粘貼標志點。首先使用XTDP三維光學攝影測量系統，通過對模具進行不同角度的拍照，計算出全局點，這樣既可以對測量過程進行全局精度控制，也可以在后續的掃描過程中自由拼接掃描數據，不再需要傳統的靠公共部分進行拼接的方式。不僅提高了整體精度，也提升了整體效率。

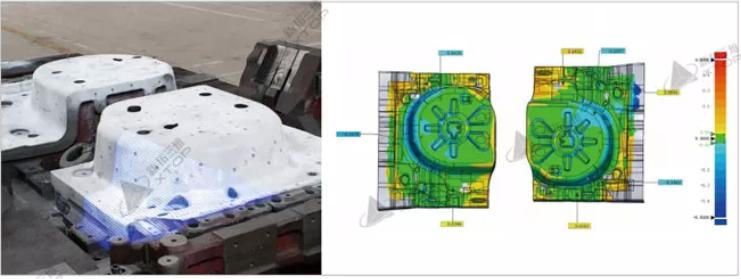

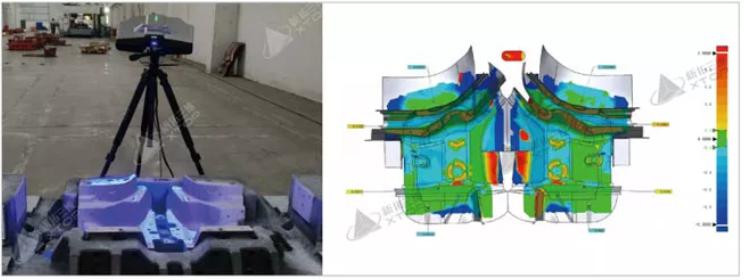

在完成上述工作后，再使用XTOM三維掃描儀進行掃描，自動完成數據拼接，精確高效地獲得三維數據。將掃描后的數據與設計模型進行對比，設置對應的公差，即可得到相應的檢測結果，最終輸出檢測報告。
