如今3C市場競爭激烈，人們對質量與細節的感知敏感度也不斷提升，更加注重品質感與體驗感。3C產業鏈上的廠商，對零部件精密3D檢測的需求更趨強烈，以便提升質量競爭力。

 3C電子產品門類多，3D檢測需求復雜多樣

3C電子產品的零部件，大多具有微小、輕薄、精細、結構復雜、易變形、易破損等特點。面向3C電子產品的各個細分領域，新拓三維研發推出XTOM-COMBINE小幅面藍光三維掃描儀，可快速、準確、完整地完成結構復雜的3C電子產品工件測量，提供針對性小尺寸、復雜曲面輪廓的3C零部件檢測解決方案。

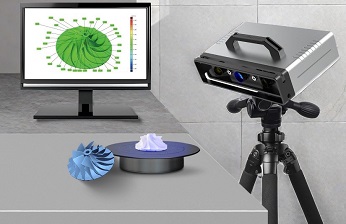

XTOM小幅面藍光三維掃描儀

XTOM-COMBINE小幅面藍光三維掃描儀，采用窄帶藍光光源，實現非接觸式的物體表面三維數據的高細節、高精度快速獲取。

XTOM-COMBINE小幅面藍光三維掃描儀搭載500-900萬像素高分辨率工業相機，利用參考點拼接技術，將不同位置和角度的測量數據自動對齊，獲得被測工件完整的三維數據，滿足用戶計量級別高精度的檢測需求。

產品制造信息（PMI）：

產品制造信息（PMI）由添加到三維模型的尺寸和注釋所組成，用于審核、制造和設計過程中。

在3C電子零部件產品制造信息工作流程中，工程師繪制3D圖時，通常需要將尺寸量測標注。

使用XTOM藍光三維掃描儀掃描工件，將帶有PMI信息的3D圖導入檢測分析軟件，自動生成測量報告。

藍光三維掃描技術應用優勢：

縮短研發時間

可快速準確獲取零部件三維數據，解決物體復雜形面測量問題，自動生成3D檢測報告。

提高數據質量

避免2D-3D數據冗余，因?yàn)橹挥?D數據單一的數據源，可正確分配語義3D公差信息。

易讀性

3D公差信息清晰明了，各部門溝通傳遞3D信息，比2D圖紙更有效、更快捷。

3C電子產品零部件檢測應用

在3C電子產品零部件質量檢測中，利用XTOM藍光三維掃描儀，無需裝夾即可實現全尺寸3D測量，可對形狀復雜、容變形塑料零部件進行質量控制，加快產品迭代速度。

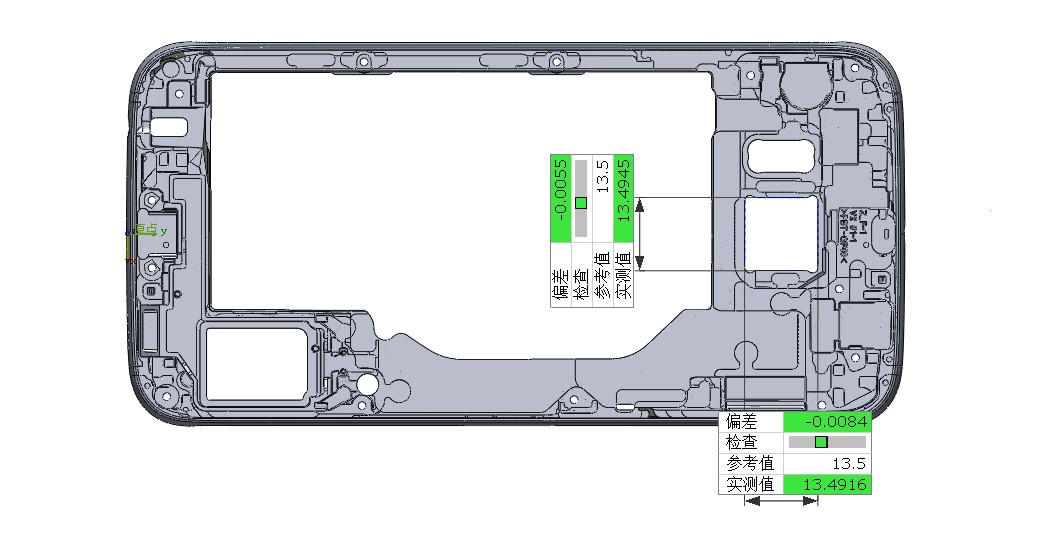

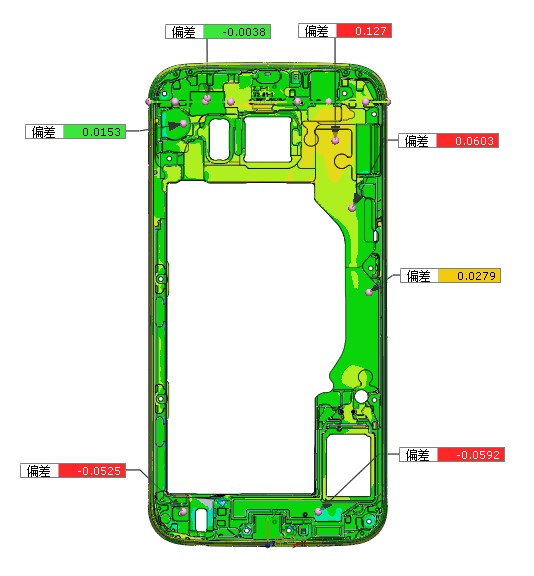

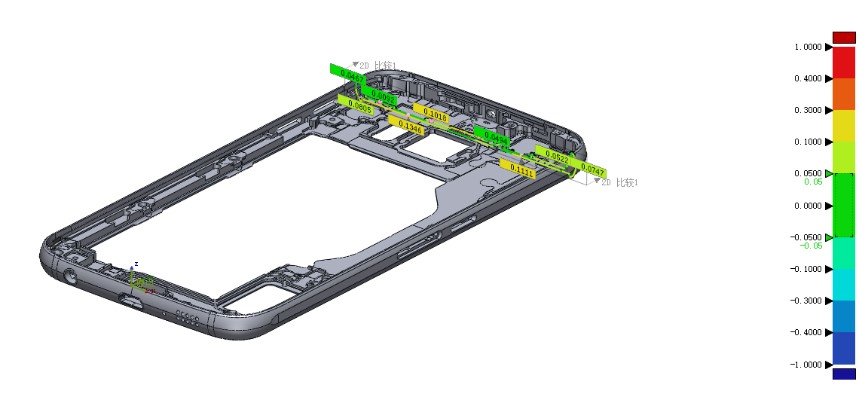

實例應用-手機中框檢測

手機中框作為承載手機各個零部件的支撐框架，其加工精度在很大程度上影響著成品質量。針對手機中框3D尺寸檢測，新拓三維XTOM藍光三維掃描儀可檢測各部位形變、定位孔周圍的不良(包括鼓起、凹陷、披鋒) 、產品凹坑、凸起的區域，助力客戶產線提質增效，實現生產利潤最大化。

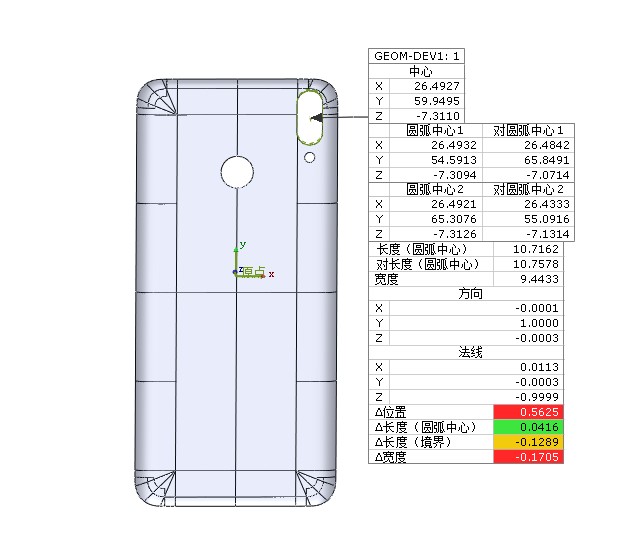

實例應用-后蓋板檢測

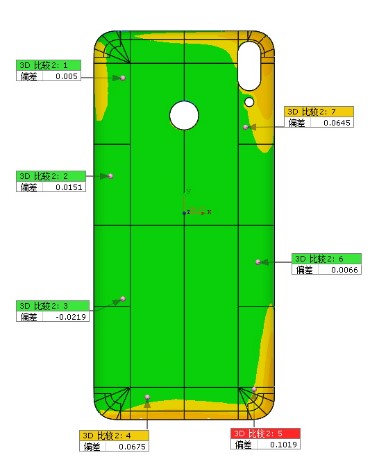

如今手機后蓋材質越來越多樣化，有塑料、金屬、玻璃、陶瓷等。在變換材質的同時，為獲得更好的舒適觸感，手機后蓋需要很高的平整度。而手機后殼的測量包括平面度、曲面度、階高和孔深等，這對檢測提出了更高的要求。

XTOM藍光三維掃描儀，采用結構藍光非接觸式三維測量方式，無接觸力，在檢測過程中可有效避免對玻璃表面造成損傷，可精準分析手機后蓋板長寬、平面度、弧形曲線曲率等重要數據，精準還原零件細節，為產品提供質量考核依據。

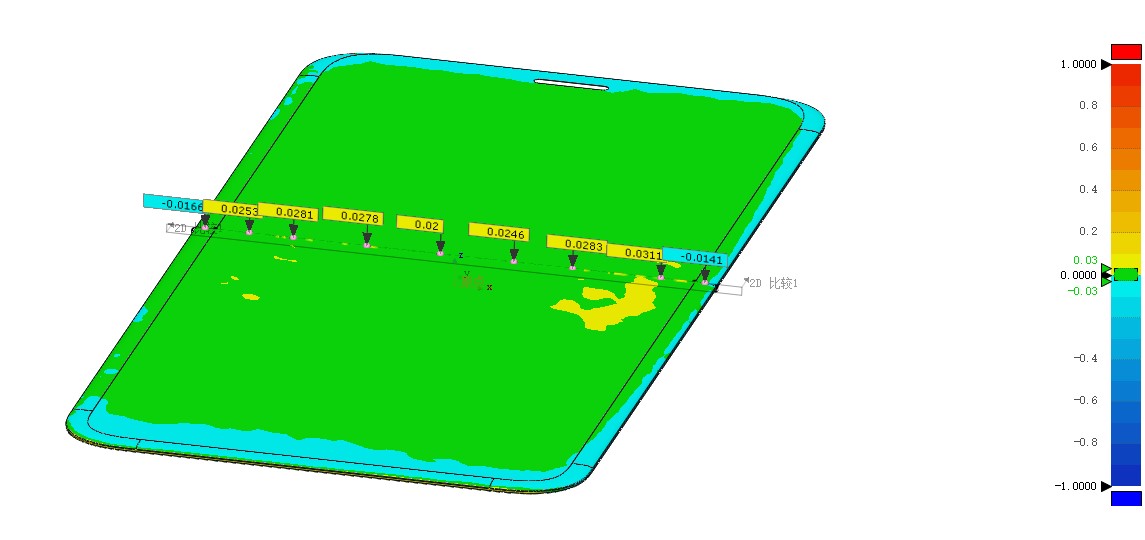

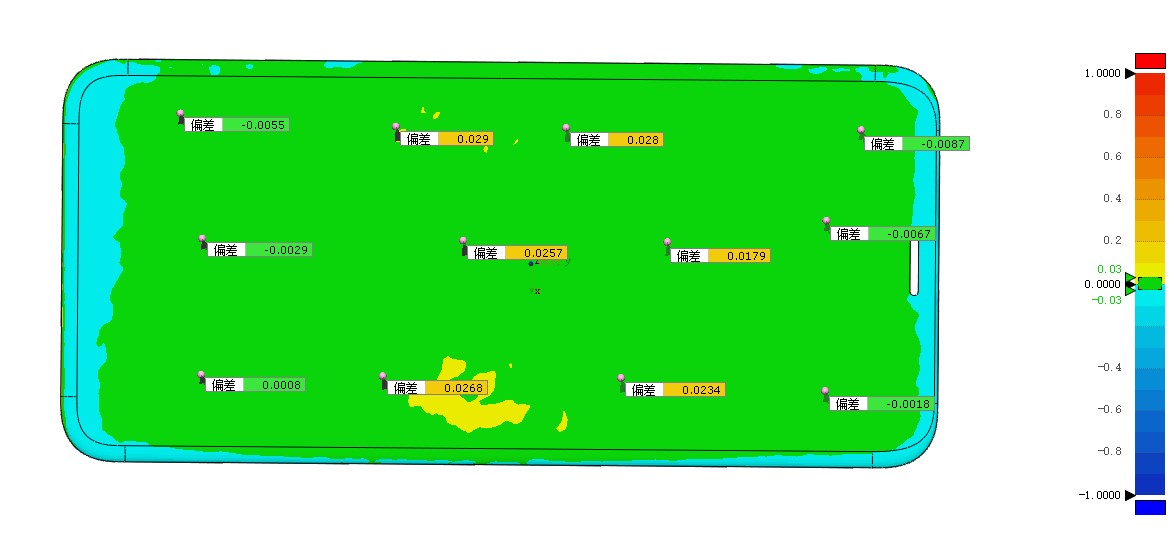

實例應用-手機屏保檢測

手機屏保需經過一系列加工制作工序，如質量不達標會導致觸摸反饋區域偏移、觸控區域凹凸不平等問題；屏保的平整度及位置出現偏差也會影響整體的使用效果，因此對手機屏保進行三維尺寸檢測是必要工序之一。利用XTOM藍光三維掃描的高精度測量方案，為手機屏保檢測項目高效實施提供可靠方案。

實例應用-藍牙耳機檢測

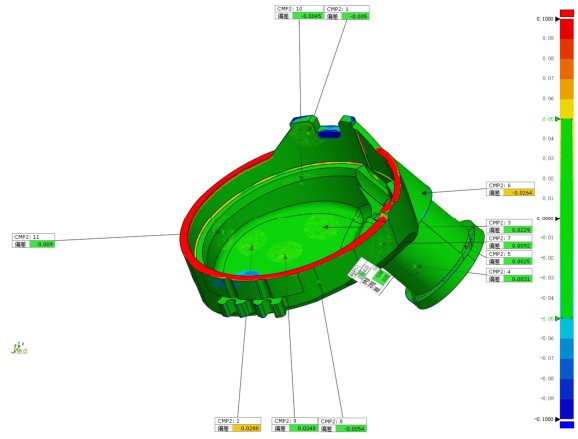

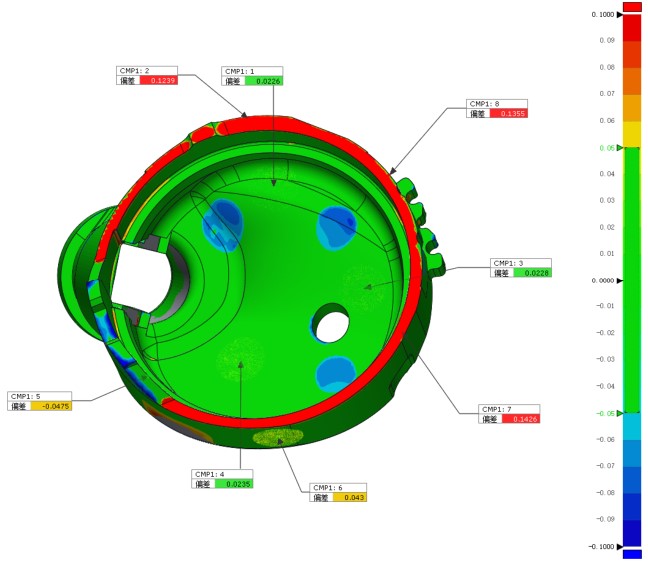

創新型的外形設計和功能，對藍牙耳機的結構尺寸檢測提出了更高的要求。對內外尺寸、位置度等結構進行嚴格的尺寸誤差控制，以確保能夠與其他部件進行精準裝配。XTOM藍光三維掃描儀可用于幾何形狀復雜的電子零部件檢測，獲得精準尺寸信息及偏差情況，對關鍵位置偏差進行標注，從而及早發現尺寸缺陷問題，實現耳機外殼的尺寸質量監測。

實例應用-耳機充電倉檢測

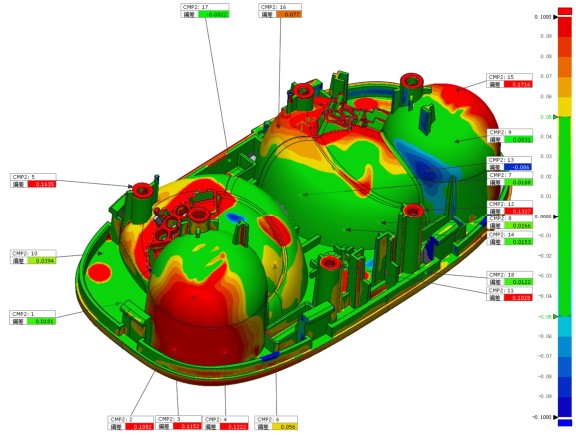

藍牙耳機充電倉，想必大家并不陌生，下圖為利用XOM藍光三維掃描儀掃描充電倉后與原始加工CAD模型對比的色譜圖，得益于3D掃描設備優良的性能，細微輪廓特征也能精準捕獲，小尺寸3C電子零部件檢測也得心應手。

實例應用-游戲機手柄檢測

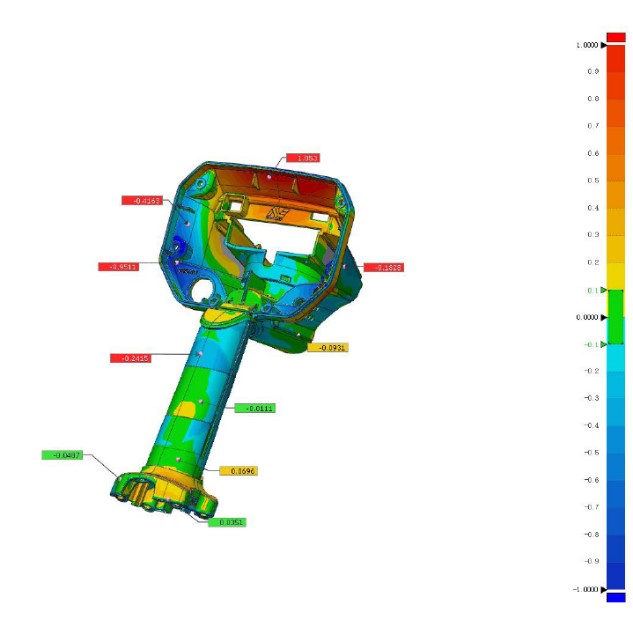

在3C電子制造領域，產品零部件逐漸向高精度、輕量化方向發展，需要裝配大量小尺寸、高精度的注塑件。因此，需要對注塑件進行三維尺寸檢測，以滿足圖紙?jiān)O(shè)計公差和質量標準。采用XTOM藍光三維掃描儀結合3D檢測軟件，對采集的數據進行分析，可以檢測分型線、特征線、厚度、形狀邊線、輪廓偏差、孔徑尺寸偏差等。并確保注塑件的尺寸精度和可裝配性。

3C電子制造競爭日趨激烈，產品的迭代速度越來越快。因3C零部件制造對設計、質量、交付時間要求嚴苛，以及零部件的輕量化和制造成本降低的趨勢，在設計和3C電子零部件3D檢測品控領域，三維光學測量技術日趨受到制造商的重視。

新拓三維XTOM-COMBINE小幅面藍光三維掃描儀，給3C零部件制造行業帶來了新的質量檢測解決方案，精準把控產品質量，助力企業提高產品設計及檢測檢測效率，有效節約檢測時間并降低成本，縮短產品的上市周期。
