現代生活離不開銀行卡，日常消費、生活繳費、轉賬付款、掛號看病、交通出行等，銀行卡都能搞定。綁定在手機、電腦上，還可以實現網上支付，移動支付，消費支付更加便捷。

    銀行IC卡，以芯片作為介質的銀行卡，與磁條卡相比，芯片卡安全性高，卡內敏感數據難以被復制。芯片是一個帶有微處理器的智能卡，通過控制秘鑰來讀取數據，再和后臺進行交易，芯片精確安裝非常重要。

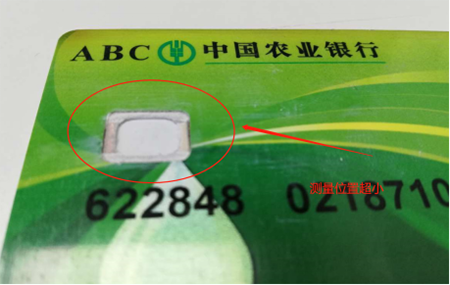

    銀行卡很薄，厚度僅有0.77mm，測量安裝卡芯的凹槽尺寸比較困難，銀行卡生產商根據圖紙利用設備制作出卡片，通常公差要求，凹槽尺寸都是客戶嚴格規定的，產品需要相應的質量控制。

    面臨的問題

    1、做出來的銀行卡需要做卡芯凹槽的三維檢測，驗證是否符合客戶圖紙的要求，要檢測出來凹槽部位是否需要調整加工，給傳統的測量工作帶來很大難度。

    2、采用傳統的測量方法，十分的繁瑣、耗時，而且不易對細微尺寸凹槽整體結構、孔位進行準確、快速地測量與檢測對比，且獲取的數據不夠完善。

    三維光學檢測方案

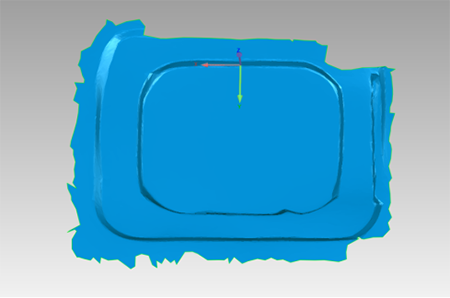

    根據銀行卡卡芯凹槽面積小且薄，形狀不規則。新拓三維工程師采用XTOM三維掃描儀快速獲取了卡芯凹槽部位的三維數據，不僅數據精度高，且掃描速度快，成功獲取完整的三維數據。

    使用XTOM設備掃描時，每個方位快速掃描一次，將45度方向正對的數據保留，其他方向數據包括大部分平面數據都刪除，掃描獲取的網格數據導入分析軟件進行平滑處理，數據準確且數據細節良好。

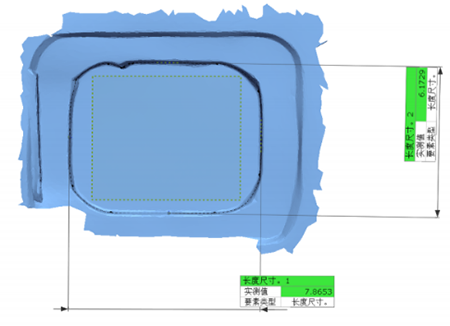

    封裝數據，選擇不保邊封裝、不補洞、用全局注冊參數，確保數據準確性，將數據導入檢測軟件，直接進行分析檢測。用檢測軟件分別對兩組數據進行長寬高測量。

    利用工業級三維光學測量技術，可以快速完成卡芯凹槽的三維尺寸測量，確保圖紙與產品尺寸保持一致；同時卡芯的裝配離不開凹槽、轉折角、平整度數據的獲取，凹槽的精度影響裝配的精度，XTOM系統可更好地完成薄小的凹槽間距、高度及夾角的測量，快速掃描獲取樣件完整的三維數據，提升產品檢測效率。
