主題為“世界芯，未來夢”的2022世界半導體大會暨南京國際半導體博覽會于8月18至20日在南京國際博覽中心舉行。新拓三維攜半導體封裝數字化檢測方案亮相，顯微DIC測量方案專為微小尺度材料力學、芯片半導體熱學性能測試等打造，可服務于高性能半導體材料研發與產業應用。

現代微電子與半導體的異質性和空間尺寸不斷縮小，導致對定量全場變形數據的需求越來越大。數字圖像相關技術（DIC）可用于分析材料變形和應變，但對于微觀尺度的芯片半導體樣件，無法從不同視角獲取所需的高放大倍率圖像。XTDIC-Micro顯微應變測量系統，基于新拓三維獨有的算法和圖像校正技術，可對掃描電子顯微鏡圖像出現的漂移和失真進行校正，獲取掃描電子顯微鏡中試樣變形的準確測量值，可以滿足納米級精度測量需求，保證微觀尺度材料變形測量的精度和可靠性。

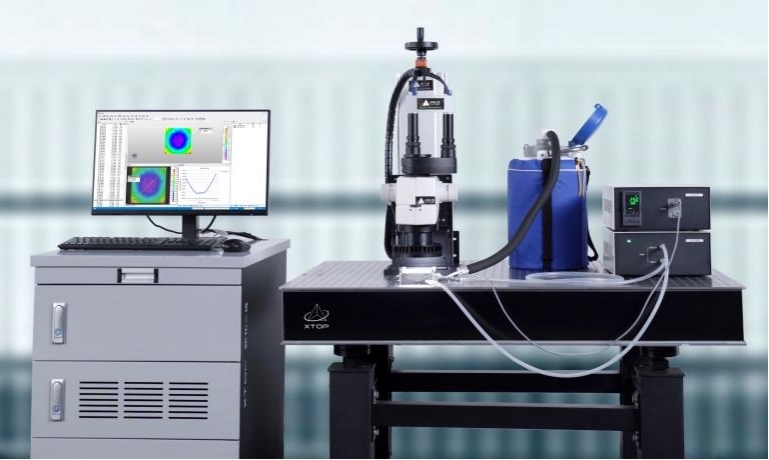

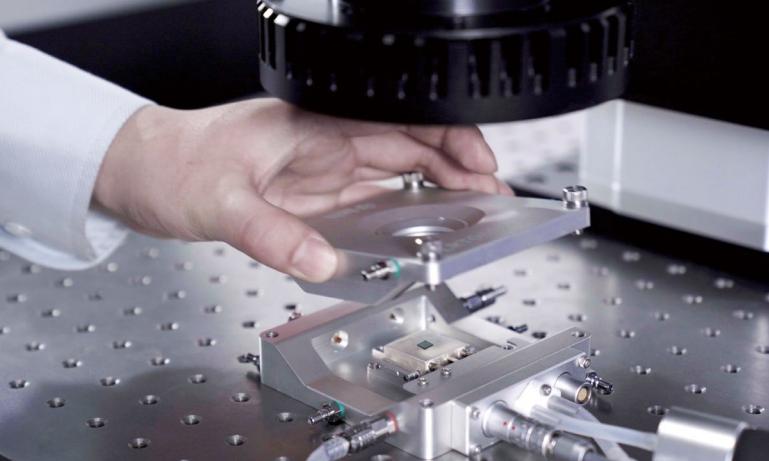

XTDIC-Micro顯微應變測量系統可用于微觀尺寸樣件位移應變測量，還可以搭配溫控箱，可提供-190°C~600°C（可定制）的溫度試驗環境，配套溫度控制模塊進行熱力學驗證，并進行精確的電子芯片熱翹曲、CTE（膨脹系數）測量，分析不同溫度下芯片材料與聚合物層材料由于溫度引起的變形梯度，截面熱變形效應，可得到準確的測量值。

元器件熱變形測量

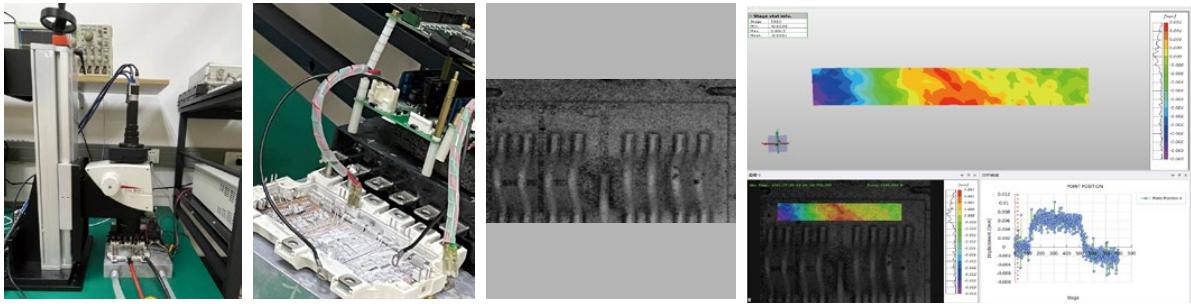

逆變器模塊安裝于散熱平臺，接通電源后溫度升高，達到穩定后持續一段時間，再放電。采用XTDIC-Micro測量逆變器電子元器件引腳下材質基底的變形情況，選取某一點進行Z方向位移分析，可看出升溫產生膨脹，恒溫保持不變，降溫曲線下降。

PCB板高低溫?zé)崤蛎洔y(cè)試

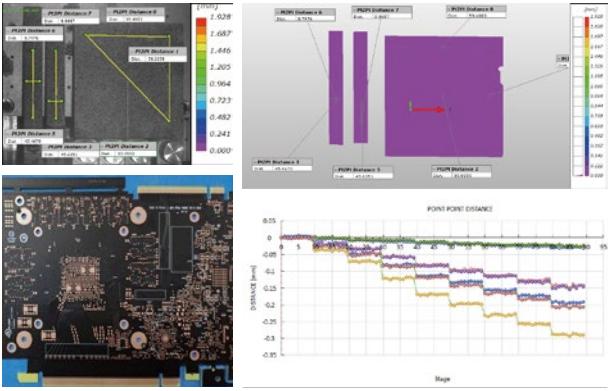

在-40℃~150℃溫度變化下，采用XTDIC-Micro顯微應變測量系統測量PCB板表面變形應變情況，分析其熱膨脹系數。

芯片截面的面內應變

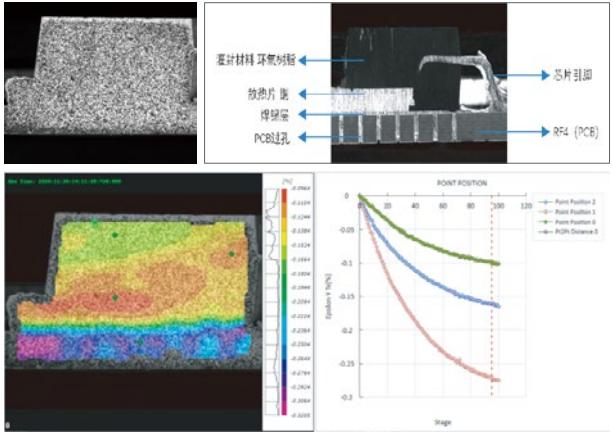

溫控箱溫度在10分鐘內從25℃升溫至100℃后開始降溫，采用XTDIC-Micro顯微應變測量系統采集冷卻過程數據，分析芯片中不同材料受熱后應變變化規律。

芯片熱翹曲測試

在0℃~100℃溫度范圍內,采用XTDIC-Micro系統測量芯片中心和四角截面，了解截線上的點到基準平面的距離隨溫度增加的變化，分析翹曲變形變化規律。

25℃恒定溫度間隔25℃下，顯微DIC測量系統采集到的2D視圖，并分析對角線Z位移翹起曲線。
