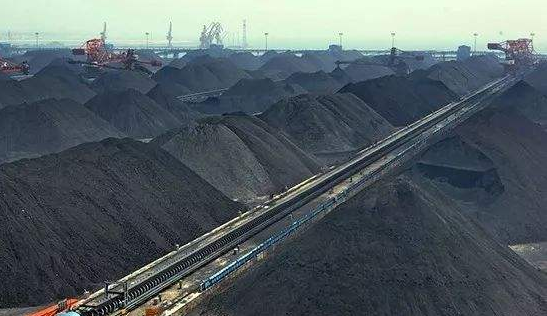

煤炭作為工業糧食之一，具有“黑金”之稱。在我國煤炭資源探明儲量中，厚煤層占總儲量的44%，其產量也占總產量的40%以上，厚煤層的安全高效開采仍然是一個業界不斷探索和研究的難題。
厚及特厚煤層在開采過程中，易導致煤層覆巖板向采空區空間彎曲下沉與跨斷，造成大范圍、大規模的頂板垮落，上覆巖層中的瓦斯大規模涌向采空區，極易引起瓦斯爆炸等災害，為預防該情況下的礦井災害，對煤層裂隙及跨落過程演化規律研究尤為重要。
在煤炭開采工程中，常要進行多測點位移攝影測量，傳統的接觸式測量設備，需要將測試傳感器固定在所測結構上，這給實際應用帶來許多安裝困難。而且，傳統測試方法進行多點測量的時候，耗時耗力費用高。
攝影測量解決方案
攝影測量技術采用非接觸式測量方式，測量過程就像拍照一樣快捷，可實現全場靜態變形測量，在結構位移測量中的應用越來越廣，如檢測結構在垮落過程中的變形、梁破壞過程中的變形、結構振動情況等。
為了安全、高效地開采厚煤層，某煤礦開采科研機構采用相似材料模擬實驗，使用新拓三維XTDP三維光學攝影測量系統測量煤層開采過程的破壞特征，揭示煤炭開采過程中結構變形規律，為厚煤層開采的結構變形研究提供數據支撐。
模型構建
某煤礦開采研究機構采用平面應變模型，實體模型鋪設前，在卸壓層上方采用網格式布置位移測點，并在邊界處留設保護煤柱。
模擬煤礦實際條件及試驗?zāi)Ｐ颓闆r，結合相似原理，并經過多次配比試驗，采用1.5mX4m相似材料模型，表面粘貼標志點，測量模型在垮落過程中標志點的位移，進而觀測模型整體的變形趨勢。
實驗流程
1）模型表面布置標志點、標尺等。
2）每挖10cm停止，單反相機從各個角度進行拍照，拍完后繼續挖。
3）實驗過程中實時記錄垮落高度、垮落時間、裂紋長度等數據。
4）實驗結束后對圖片進行計算，獲取每個狀態下，標志點的變形數據。
數據處理
1、初始狀態
初始狀態下，單反相機拍一組圖片，獲取標志點的三維坐標，作為初始狀態。
2、變形狀態
然后每挖10cm，停止采挖后，用單反相機進行拍照，然后再采挖，用單反相機再拍照。用XTDP三維光學攝影測量系統計算一系列狀態下標志點的三維坐標，統一到一個坐標系下，可觀測標志點的位移。

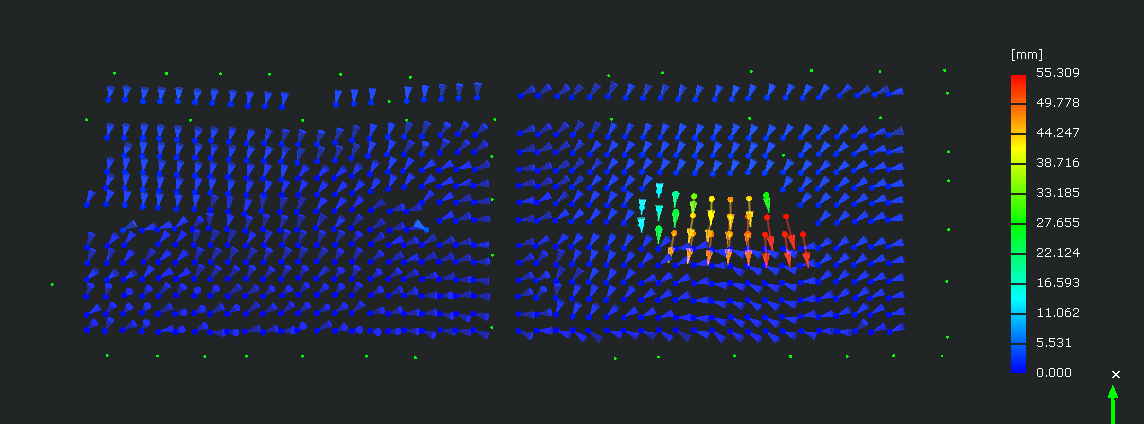

隨著工作面推進，采空區頂部出現裂紋和斷裂，底部受壓細微下陷

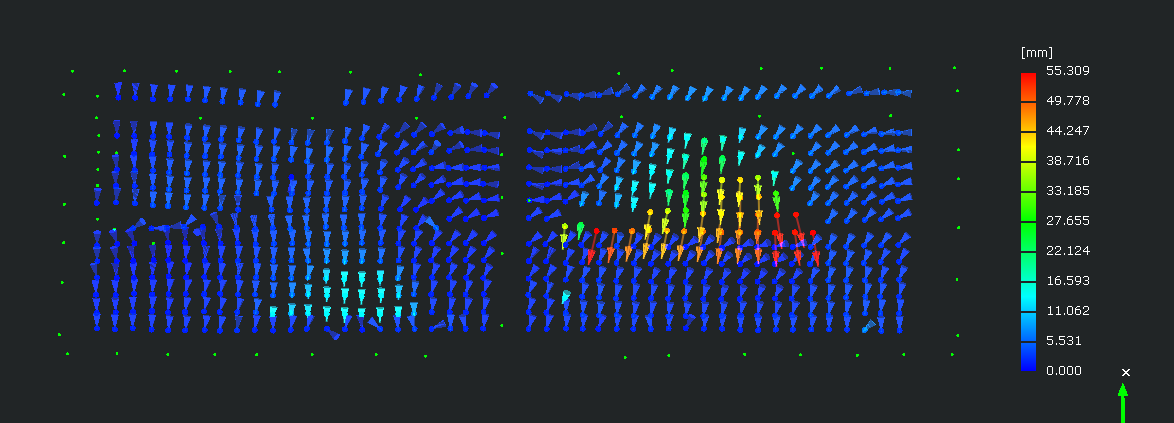

采空區范圍繼續增大，采空區頂部出現垮落，底部出現了一定的輕微下陷。

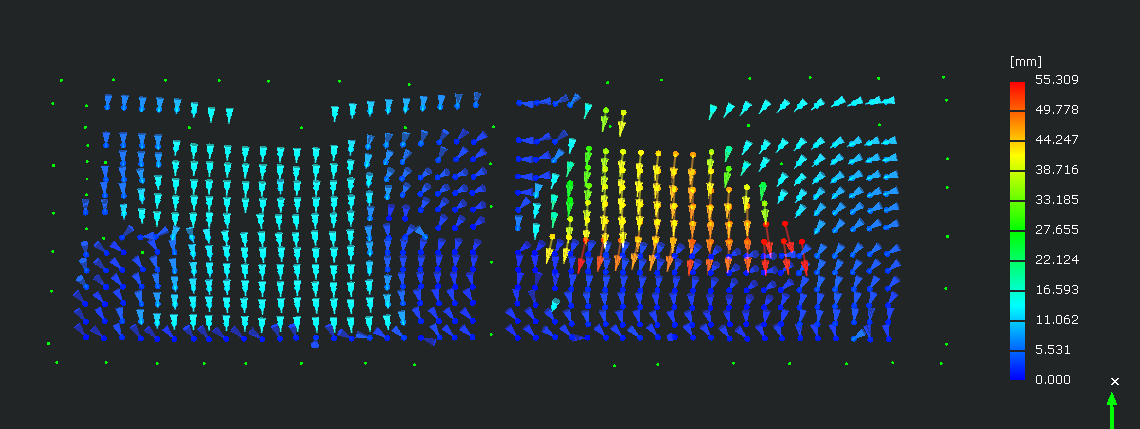

采空區再推進10cm，采空區頂部完全跨陷，周邊結構向采空區移動，底部承壓加大出現明顯下陷。
采用新拓三維XTDP攝影測量分析，通過數值模擬計算，相似模型以及現場實測相結合，分析煤層工作面采空區的斷裂帶和垮落的演變過程，可以更好地分析采空區垮落高度判定以及工作面變形的機理。
研究煤層開采過程結構的破碎及運移，對于實現開采的高產高效，進而豐富、完善開采技術具有較大意義，尤其是對于勞動成本日益提升的今天，工作面工效的提高，無疑具有實際的工程應用價值。
